ตลับลูกปืนหน้าแปลนกับตลับลูกปืนมาตรฐาน: การออกแบบหน้าแปลนช่วยแก้ปัญหาอะไรได้จริง

คำตอบโดยตรง: หน้าแปลนช่วยแก้ปัญหาการวางตำแหน่งตามแนวแกนและทำให้การติดตั้งง่ายขึ้นโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม

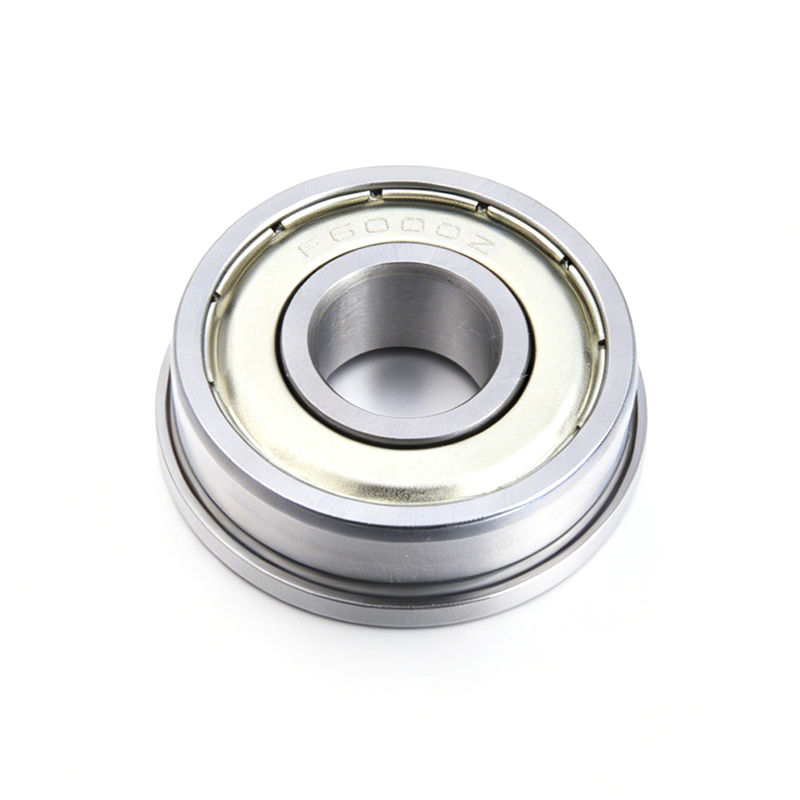

A แบริ่งหน้าแปลน เป็นตลับลูกปืนเม็ดกลมหรือลูกกลิ้งมาตรฐานที่มีปลอกสวมในตัว (หน้าแปลน) ยื่นออกมาจากวงแหวนรอบนอก งานหลักของหน้าแปลนคือการค้นหาตลับลูกปืนในแนวแกนภายในรูตัวเรือน เพื่อป้องกันไม่ให้เลื่อนผ่านหรือเคลื่อนไปตามเพลาระหว่างการทำงาน - ปัญหาที่ตลับลูกปืนมาตรฐานที่ไม่มีหน้าแปลนต้องแก้ไขโดยใช้แหวนยึด ขั้นบันไดที่กลึงเข้าไปในตัวเรือน หรือใช้สเปเซอร์และน็อตล็อค

ในทางปฏิบัติ หมายความว่าตลับลูกปืนแบบแปลนจะช่วยลดจำนวนส่วนประกอบที่จำเป็นในการประกอบ ลดความซับซ้อนของข้อกำหนดในการตัดเฉือนสำหรับตัวเรือน และทำให้การจัดตำแหน่งสามารถทำซ้ำได้มากขึ้นตลอดขั้นตอนการผลิต ในการใช้งาน เช่น ลูกกลิ้งสายพานลำเลียง กลไกของเครื่องพิมพ์ และตัวเรือนมอเตอร์ขนาดเล็ก การเปลี่ยนจากตลับลูกปืนมาตรฐานบวกกับชุดยึดเป็นตลับลูกปืนหน้าแปลนเดี่ยว ลดจำนวนชิ้นส่วนในส่วนนั้นของชุดประกอบลง 2–4 ส่วนประกอบ . ส่วนที่เหลือของบทความนี้จะแจกแจงรายละเอียดอย่างชัดเจนว่าปัญหาใดบ้างที่กล่าวถึงการออกแบบหน้าแปลน ข้อบกพร่องตรงไหน และวิธีการตัดสินใจระหว่างตลับลูกปืนแบบหน้าแปลนและตลับลูกปืนมาตรฐานสำหรับการใช้งานเฉพาะ

ปัญหาที่ 1: การวางตำแหน่งตามแนวแกนโดยไม่มีฮาร์ดแวร์เพิ่มเติม

การออกแบบหน้าแปลนปัญหาเร่งด่วนที่สุดแก้ไขได้คือการรักษาแบริ่งให้อยู่ในตำแหน่งแกนคงที่สัมพันธ์กับตัวเรือน โดยไม่ต้องอาศัยส่วนประกอบยึดที่แยกจากกัน

ตลับลูกปืนมาตรฐานจัดการกับปัญหานี้อย่างไร

ด้วยตลับลูกปืนมาตรฐาน (ไม่มีหน้าแปลน) วงแหวนรอบนอกจะเป็นทรงกระบอกธรรมดา ซึ่งหมายความว่าไม่มีอะไรจะหยุดการเลื่อนไปตามแกนของรูภายใต้แรงสั่นสะเทือนหรือแรงผลักโดยเนื้อแท้ โดยทั่วไปแล้ว นักออกแบบจะจัดการกับเรื่องนี้โดยใช้ไหล่กลึงในตัวเครื่องด้านหนึ่งและแหวนล็อค แหวนล็อก หรือฝาปิดอีกด้านหนึ่ง แต่ละโซลูชันเหล่านี้ต้องการความแม่นยำในการตัดเฉือนเพิ่มเติมและขั้นตอนการประกอบ

วิธีที่หน้าแปลนแก้ไขได้โดยตรง

ปลอกสวมของตลับลูกปืนแบบหน้าแปลนจะแนบชิดกับด้านหน้าของรูตัวเรือน โดยทำหน้าที่เป็นตัวหยุดเอง ซึ่งหมายความว่าตัวเรือนต้องการเพียงรูตรงที่ไม่มีบ่าแทนที่จะเป็นแบบขั้นบันได — การดำเนินการตัดเฉือนที่เรียบง่ายกว่าและถูกกว่าอย่างเห็นได้ชัด โดยเฉพาะอย่างยิ่งในตัวเครื่องที่มีผนังบาง เช่น ขายึดโลหะแผ่นหรือส่วนประกอบพลาสติกที่ฉีดขึ้นรูป ซึ่งการตัดเฉือนบ่าภายในที่แม่นยำนั้นเป็นเรื่องยากหรือเป็นไปไม่ได้

ปัญหาที่ 2: การติดตั้งในวัสดุตัวเรือนที่บางหรืออ่อน

ตลับลูกปืนมาตรฐานอาศัยความหนาของผนังตัวเรือนและความแข็งแกร่งของวัสดุจำนวนหนึ่งเพื่อรักษาการกดให้พอดี หน้าแปลนกล่าวถึงกรณีที่สมมติฐานนี้พังทลายลง

เหตุใดตัวเรือนแบบบางจึงเป็นปัญหาสำหรับตลับลูกปืนมาตรฐาน

ในการใช้งานที่ใช้ตัวเรือนโลหะแผ่นบาง พลาสติก หรืออะลูมิเนียม ซึ่งพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องใช้ไฟฟ้าขนาดเล็ก และเครื่องจักรขนาดเบา ตลับลูกปืนมาตรฐานอาศัยการรบกวนที่พอดีระหว่างวงแหวนรอบนอกและรู หากผนังตัวเรือนบางเกินไปหรือวัสดุอ่อนเกินไป ความพอดีนี้อาจหลวมเมื่อเวลาผ่านไปเนื่องจากการสั่นสะเทือน การหมุนเวียนของความร้อน หรือรอบการโหลดซ้ำๆ ส่งผลให้ตลับลูกปืนทำงานออกจากตำแหน่งได้

วิธีชดเชยหน้าแปลน

เนื่องจากหน้าแปลนวางชิดกับใบหน้าตัวเรือนโดยตรง (มักยึดด้วยสกรูยึดผ่านรูหน้าแปลน ในกรณีของชุดตัวเรือนแบบหน้าแปลน) จึงไม่อาศัยการรบกวนที่เหมาะสมเพียงอย่างเดียวเพื่อให้คงอยู่กับที่ ทำให้ตลับลูกปืนแบบมีหน้าแปลนเหมาะสมอย่างยิ่งกับ ตัวเรือนพลาสติกและขายึดโลหะแผ่นประทับตรา โดยที่ตลับลูกปืนแบบสวมอัดมาตรฐานอาจคลายตัวภายในอายุการใช้งานที่ค่อนข้างสั้น

ปัญหาที่ 3: ลดความซับซ้อนในการประกอบและลดจำนวนชิ้นส่วน

นอกเหนือจากฟังก์ชันทางกลแล้ว การออกแบบหน้าแปลนยังส่งผลโดยตรงต่อประสิทธิภาพการผลิตและแรงงานประกอบอีกด้วย

ส่วนประกอบน้อยลงในการจัดหาและสต็อก

ชุดประกอบแบริ่งมาตรฐานที่ต้องการการยึดตามแนวแกนอาจจำเป็นต้องมีแหวนยึด ร่องที่เข้ากันซึ่งกลึงเข้ากับเพลาหรือรู และอาจเป็นไปได้ด้วยตัวเว้นระยะ ซึ่งแต่ละชิ้นจะมีหมายเลขชิ้นส่วนแยกต่างหากสำหรับการจัดหา ตรวจสอบ และสต็อก ตลับลูกปืนแบบหน้าแปลนจะรวมสิ่งนี้ให้เป็นส่วนประกอบเดียว ซึ่ง ลดความซับซ้อนของรายการวัสดุ และลดความเสี่ยงที่จะเกิดข้อผิดพลาดในการประกอบจากฮาร์ดแวร์ที่สูญหายหรือไม่ตรงกัน

ปริมาณงานสายการประกอบที่เร็วขึ้น

ในการผลิตปริมาณมาก ทุกขั้นตอนการยึดเพิ่มเติมจะเพิ่มเวลารอบการทำงาน การเปลี่ยนการติดตั้งแหวนยึดแบบหลายขั้นด้วยการใส่เพียงครั้งเดียว (หรือการใส่พร้อมสกรูสองสามตัว) สามารถช่วยประหยัดเวลาที่วัดได้ในแต่ละรอบการประกอบ ซึ่งเป็นความแตกต่างที่เกิดขึ้นอย่างมีนัยสำคัญตลอดขั้นตอนการผลิตในหน่วยนับหมื่นหรือหลายแสนหน่วย

ปัญหาที่ 4: การรักษาการจัดตำแหน่งในระบบหลายแบริ่ง

ระบบที่มีแบริ่งหลายลูกรองรับเพลาเดี่ยว ซึ่งพบได้ทั่วไปในระบบสายพานลำเลียง ลูกกลิ้งเครื่องพิมพ์ และชุดประกอบการเคลื่อนที่เชิงเส้น เผชิญกับความท้าทายในการจัดตำแหน่งโดยเฉพาะซึ่งการออกแบบหน้าแปลนช่วยแก้ไข

ปัญหาการจัดแนวในการรองรับหลายจุด

เมื่อเพลาได้รับการรองรับที่จุดสองจุดขึ้นไป ความแปรปรวนเล็กน้อยในการวางตำแหน่งตามแนวแกนในแต่ละตำแหน่งของตลับลูกปืนก็อาจทำให้เกิดการวางแนวที่ไม่ตรง ส่งผลให้เกิดการกระจายน้ำหนักที่ไม่สม่ำเสมอและการสึกหรอก่อนเวลาอันควร ตลับลูกปืนมาตรฐานขึ้นอยู่กับความแม่นยำในการตัดเฉือนตัวเรือนทั้งหมด เพื่อรักษาตำแหน่งแกนที่สม่ำเสมอตลอดจุดยึดหลายจุด

หน้าแปลนปรับปรุงความสามารถในการทำซ้ำได้อย่างไร

เนื่องจากหน้าหน้าแปลนให้พื้นผิวอ้างอิงที่สม่ำเสมอและกำหนดตำแหน่งได้เอง ตลับลูกปืนแบบหน้าแปลน ปรับปรุงความสามารถในการทำซ้ำตำแหน่งในจุดยึดหลายจุด โดยไม่จำเป็นต้องเจาะตัวเรือนแต่ละรูให้มีพิกัดความเผื่อที่แน่นเท่ากันกับที่จำเป็นสำหรับการออกแบบแบบมีบ่า นี่เป็นเหตุผลสำคัญที่หน่วยหน้าแปลนพบได้ทั่วไปในระบบสายพานลำเลียงแบบโมดูลาร์ โดยมีการติดตั้งชุดตลับลูกปืนที่เหมือนกันในหลายสถานีตลอดแนว

ในกรณีที่การออกแบบหน้าแปลนไม่ได้ช่วยอะไร (และอาจเป็นข้อเสียเปรียบได้)

ตลับลูกปืนแบบหน้าแปลนไม่ใช่การอัพเกรดแบบสากลเหนือตลับลูกปืนมาตรฐาน การทำความเข้าใจข้อจำกัดของพวกเขามีความสำคัญพอๆ กับการทำความเข้าใจคุณประโยชน์ของพวกเขา

เพิ่มรัศมีรอยเท้า

หน้าแปลนจะเพิ่มวัสดุเกินเส้นผ่านศูนย์กลางวงแหวนรอบนอก ซึ่งหมายความว่าตลับลูกปืนแบบหน้าแปลนใช้พื้นที่ในแนวรัศมีมากกว่าตลับลูกปืนมาตรฐานที่เทียบเท่ากัน ในการใช้งานที่พื้นที่มีจำกัด — อุปกรณ์ขนาดเล็ก ขบวนเกียร์ขนาดกะทัดรัด หรือชุดประกอบที่ซ้อนกัน — รอยเท้าที่เพิ่มขึ้นนี้ สามารถแยกแยะการออกแบบหน้าแปลนได้ทั้งหมด แม้ว่าผลประโยชน์ของการกำหนดตำแหน่งตามแนวแกนจะเป็นประโยชน์ก็ตาม

ลดความสามารถในการรับน้ำหนักที่ส่วนต่อประสานหน้าแปลน

ขึ้นอยู่กับความหนาและวัสดุของหน้าแปลน หน้าแปลนเองมีความทนทานต่อการรับน้ำหนักต่ำกว่าโครงสร้างลูกปืนหลัก ในการใช้งานที่มีแรงขับสูง การพึ่งพาหน้าแปลนเพียงอย่างเดียวในการดูดซับแรงตามแนวแกนที่หนักซ้ำแล้วซ้ำอีกสามารถนำไปสู่การเสียรูปของหน้าแปลนหรือการแตกร้าวเมื่อเวลาผ่านไป ซึ่งหมายความว่าตลับลูกปืนแบบหน้าแปลนเหมาะที่สุดสำหรับการวางตำแหน่งและการรักษาแรงขับในระดับเบาถึงปานกลาง ไม่สามารถใช้แทนแบริ่งแรงขับเฉพาะในสถานการณ์ที่มีน้ำหนักมาก

ต้นทุนต่อหน่วยที่สูงขึ้น

โดยทั่วไปแล้วตลับลูกปืนแบบหน้าแปลนจะมีราคา อีก 10–25% กว่าตลับลูกปืนมาตรฐานเทียบเท่าที่มีขนาดและเกรดเท่ากัน เนื่องจากมีวัสดุเพิ่มเติมและการตัดเฉือนที่เกี่ยวข้องกับการสร้างหน้าแปลน สำหรับการใช้งานที่การยึดแกนสามารถทำได้ในราคาถูกผ่านการออกแบบตัวเรือน (เช่น ตัวเรือนโลหะหล่อซึ่งมีบ่าที่ประกอบได้ง่าย) ตลับลูกปืนมาตรฐานที่จับคู่กับคุณสมบัติการยึดแบบธรรมดาอาจเป็นทางเลือกที่ประหยัดกว่า

ตลับลูกปืนแบบหน้าแปลนและแบบมาตรฐาน: การเปรียบเทียบแบบเคียงข้างกัน

ตารางด้านล่างสรุปข้อดีข้อเสียหลักที่กล่าวถึงข้างต้น เพื่อช่วยชี้แจงว่าตัวเลือกใดที่เหมาะกับสถานการณ์การออกแบบที่กำหนดมากกว่า

ประเภทหน้าแปลนทั่วไปและสิ่งที่ออกแบบมาเพื่อแก้ไข

แบริ่งหน้าแปลนไม่เหมือนกันทั้งหมด - การกำหนดค่าหน้าแปลนที่แตกต่างกันช่วยแก้ปัญหาการติดตั้งที่แตกต่างกันเล็กน้อย

หน้าแปลนเต็ม

หน้าแปลนแบบเต็มจะขยายออกไปรอบๆ เส้นรอบวงของตลับลูกปืนอย่างสมบูรณ์ ทำให้มีพื้นผิวยึดตามแนวแกนสูงสุด ประเภทนี้พบได้ทั่วไปในการใช้งานที่มีการสั่นสะเทือนอย่างต่อเนื่อง เช่น ล้อสเก็ตบอร์ดและลูกกลิ้งสายพานลำเลียงขนาดเล็ก ซึ่งมีประโยชน์ในการสัมผัสกับพื้นผิวตัวเรือนอย่างสม่ำเสมอและทั่วถึง

หน้าแปลน Slotted (หัก)

หน้าแปลนแบบ slotted มีช่องว่างหรือรอยบากเล็กๆ ที่ถูกตัดเข้าไปในวงแหวนหน้าแปลน บ่อยครั้งเพื่อให้กาวหรือสารยึดเกาะเพิ่มเติมเกาะติดผ่านหน้าแปลนเข้ากับตัวเรือน รูปแบบนี้ใช้เมื่อการประกอบแบบกลไกเพียงอย่างเดียวไม่ถือว่าเชื่อถือได้อย่างสมบูรณ์ เช่น ในอุปกรณ์อุตสาหกรรมที่มีการสั่นสะเทือนสูงบางชนิด

หน่วยที่อยู่อาศัยหน้าแปลน

แทนที่จะใช้หน้าแปลนบนตัวตลับลูกปืน การออกแบบบางอย่างใช้บล็อกพิลโลว์หรือชุดหน้าแปลนที่แยกจากกันซึ่งมีส่วนแทรกตลับลูกปืนมาตรฐาน โดยทั่วไปจะมีรูยึดสำหรับยึดเข้ากับโครงหรือผนังโดยตรง เพื่อแก้ไขปัญหาอื่น: ขจัดความจำเป็นในการเจาะรูด้วยเครื่องจักรโดยสิ้นเชิง ซึ่งเป็นเรื่องปกติในอุปกรณ์การเกษตรและอุปกรณ์ขนถ่ายวัสดุที่การติดตั้งบนพื้นผิวมีประโยชน์มากกว่าการติดตั้งแบบเจาะ

กรอบการตัดสินใจ: เมื่อใดจึงควรเลือกหน้าแปลนมากกว่ามาตรฐาน

เมื่อนำปัจจัยข้างต้นมารวมกัน กรอบงานต่อไปนี้จะช่วยพิจารณาว่าตลับลูกปืนประเภทใดที่เหมาะกับสถานการณ์การออกแบบเฉพาะเจาะจงมากกว่า

1. เลือกแบริ่งหน้าแปลนเมื่อใด : ตัวเครื่องเป็นผนังบาง เป็นพลาสติก หรือใช้บ่าตัดเฉือนได้ยาก เมื่อการวางตำแหน่งตามแนวแกนจำเป็นต้องทำซ้ำผ่านจุดยึดหลายจุด หรือเมื่อการลดจำนวนชิ้นส่วนและเวลาในการประกอบเป็นสิ่งสำคัญ
2. เลือกตลับลูกปืนมาตรฐานเมื่อใด : พื้นที่ในแนวรัศมีถูกจำกัดอย่างแน่นหนา ตัวเรือนสามารถกลึงได้อย่างง่ายดายและแม่นยำด้วยบ่า หรือการใช้งานที่เกี่ยวข้องกับแรงขับที่หนักและต่อเนื่องซึ่งได้รับการจัดการที่ดีกว่าโดยการจัดเรียงแบริ่งแรงขับโดยเฉพาะ
3. พิจารณาหน่วยที่อยู่อาศัยแบบมีหน้าแปลน เมื่อการติดตั้งบนพื้นผิวกับโครงหรือผนังมีประโยชน์มากกว่าการติดตั้งภายในรู เช่น ในอุปกรณ์ทางการเกษตรหรือสายพานลำเลียง

สรุปสุดท้าย

การออกแบบหน้าแปลนช่วยแก้ปัญหาเฉพาะเจาะจงและกำหนดไว้อย่างดี: การวางตำแหน่งตามแนวแกนโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม การติดตั้งที่เชื่อถือได้ในวัสดุตัวเรือนที่บางหรืออ่อน ลดจำนวนชิ้นส่วนและความซับซ้อนในการประกอบ และการปรับปรุงความสามารถในการทำซ้ำการจัดตำแหน่งทั่วทั้งระบบแบริ่งหลายตัว ข้อดีเหล่านี้มาพร้อมกับต้นทุนของพื้นที่ในแนวรัศมีที่ใหญ่ขึ้น ความสามารถในการรับแรงขับที่ค่อนข้างจำกัด และมีราคาพรีเมียมที่พอประมาณ

สิ่งที่นำไปใช้ได้จริงสำหรับวิศวกรและผู้ซื้อก็คือ แบริ่งหน้าแปลนs are a targeted solution, not a universal upgrade . สิ่งเหล่านี้เป็นตัวเลือกที่เหมาะสมเมื่อข้อจำกัดของตัวเรือนหรือประสิทธิภาพในการประกอบทำให้การยึดตามแนวแกนกำหนดตำแหน่งได้เองมีคุณค่า และเป็นทางเลือกที่ผิดเมื่อขนาดแนวรัศมีขนาดกะทัดรัดหรือความสามารถในการรับน้ำหนักบรรทุกหนักเป็นตัวขับเคลื่อนการออกแบบหลัก การประเมินสภาพแวดล้อมการติดตั้งและโปรไฟล์โหลดเฉพาะ — แทนที่จะใช้ตลับลูกปืนประเภทใดประเภทหนึ่งโดยไม่ได้ตั้งใจ — ยังคงเป็นวิธีที่เชื่อถือได้มากที่สุดในการเลือกที่ถูกต้องสำหรับแอปพลิเคชันที่กำหนด
