คู่มือวิศวกรรมลูกปืน ตลับลูกปืนเม็ดกลมร่องลึกเป็นตลับลูกปืนเม็ดกลมแถวเดียวที่มีร่องน้ำด้านในและด้านนอกเป็นร่องต่อเนื่องที่ลึกพอที่จะยึดลูกบอลให้อยู่ตรงกลางภายใต้ภาระในแนวรัศมีและแนวแกนปานกลาง เป็นประเภทตลับลูกปืนเม็ดกลมที่มีการผลิตกันอย่างแพร่หลายที่สุดในโลก ใช้ได้ทุกที่ที่เพลาต้องการหมุนได้อย่างราบรื่น เงียบเชียบ และมีแรงเสียดทานต่ำ แถวเดี่ยว / เค้าโครง 8 ลูก คำนิยาม ตลับลูกปืนเม็ดกลมร่องลึกคืออะไรกันแน่ A ตลับลูกปืนเม็ดกลมร่องลึก เป็นตลับลูกปืนแบบลูกกลิ้งที่สร้างจากวงแหวนด้านใน วงแหวนรอบนอก ชุดลูกปืนเหล็ก และกรง โดยที่ร่องร่องน้ำบนวงแหวนทั้งสองนั้นได้รับการกลึงให้ใหญ่กว่ารัศมีของลูกบอลเล็กน้อย เพื่อให้ลูกบอลอยู่ในช่องที่ลึกและแนบสนิท รูปทรงดังกล่าวคือสิ่งที่ช่วยให้ตลับลูกปืนเม็ดกลมร่องลึกสามารถรับภาระในแนวรัศมี โหลดตามแนวแกนได้ทั้งสองทิศทาง และความเร็วในการหมุนสูงภายในชิ้นส่วนขนาดกะทัดรัดชิ้นเดียว ชื่อนี้ได้มาจากรูปทรงของสนามแข่งโดยตรง ในตลับลูกปืนแนวรัศมีธรรมดา ร่องจะตื้นและต้านทานเฉพาะโหลดที่ผลักผ่านเพลาโดยตรงเท่านั้น ในตลับลูกปืนเม็ดกลมร่องลึก รัศมีร่องถูกตัดให้ใหญ่กว่าตัวลูกบอลเพียงเล็กน้อยเท่านั้น โดยปกติภายในไม่กี่เปอร์เซ็นต์ ดังนั้นลูกบอลจึงไม่มีพื้นที่ให้ปีนออกจากช่องได้แม้ว่าเพลาจะดันไปด้านข้างก็ตาม การตัดสินใจทางเรขาคณิตเพียงครั้งเดียวนั้นเป็นสาเหตุว่าทำไมตลับลูกปืนเม็ดกลมร่องลึกจึงกลายเป็นตัวเลือกเริ่มต้นในเครื่องจักรเกือบทุกประเภท ตั้งแต่มอเตอร์เครื่องปั่นในครัวไปจนถึงกระปุกเกียร์สายพานลำเลียง เมื่อผู้คนค้นหาตลับลูกปืนหรือตลับลูกปืนโดยไม่ทราบชื่อทางเทคนิค พวกเขามักจะอธิบายส่วนนี้ให้ตรงกันเกือบทุกครั้ง แบริ่งนี้เป็นภาพรวมของวิศวกรส่วนใหญ่เป็นอันดับแรก เนื่องจากปรากฏในหน้าแค็ตตาล็อกมากขึ้น ภาพวาดของ OEM และรายการชิ้นส่วนอะไหล่ที่มากกว่าตระกูลตลับลูกปืนแบบกลิ้งอื่นๆ ทำไมความลึกของร่องจึงมีความสำคัญ ร่องลึกเพิ่มส่วนโค้งสัมผัสระหว่างลูกบอลและสนามแข่ง ส่วนโค้งที่สัมผัสมากขึ้นจะกระจายโหลดไปยังพื้นที่ขนาดใหญ่ ซึ่งจะทำให้พิกัดโหลดทั้งแนวรัศมีและแนวแกนเพิ่มขึ้นโดยไม่เพิ่มขนาดภายนอกของตลับลูกปืน ทำไมมันวิ่งเร็วจัง. เนื่องจากลูกบอลกลิ้งมากกว่าสไลด์ และเนื่องจากการออกแบบไม่จำเป็นต้องมีส่วนประกอบแรงขับแยกจากกัน แรงเสียดทานจึงอยู่ในระดับต่ำ แรงเสียดทานต่ำนั้นเป็นสาเหตุหลักที่ทำให้ตลับลูกปืนเม็ดกลมร่องลึกทนทานต่อปัจจัยความเร็วสูงสุดของตลับลูกปืนทั่วไป กายวิภาคศาสตร์ ชิ้นส่วนภายในตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดกลมร่องลึกทุกตัว ไม่ว่าจะเล็กหรือใหญ่ ถูกสร้างขึ้นจากชิ้นส่วนที่ใช้งานเหมือนกันทั้งห้าชิ้น การทำความเข้าใจแต่ละรายการช่วยให้อ่านแผนภูมิขนาดตลับลูกปืนหรือแผนภูมิขนาดตลับลูกปืนในภายหลังได้ง่ายขึ้นมาก เนื่องจากทุกมิติในแผนภูมินั้นจะแมปกับองค์ประกอบใดองค์ประกอบหนึ่งเหล่านี้ 01 วงแหวนด้านใน กดลงบนเพลาและขนร่องร่องน้ำด้านใน เส้นผ่านศูนย์กลางรูเจาะคือตัวเลขแรกในแผนภูมิขนาดตลับลูกปืน 02 วงแหวนรอบนอก ติดตั้งอยู่ในรูของตัวเรือนและขนร่องร่องน้ำด้านนอก เส้นผ่านศูนย์กลางภายนอกร่วมกับรูจะกำหนดหน้าตัดของตลับลูกปืน 03 บอลเสริม วงแหวนที่ทำจากลูกบอลเหล็กชุบแข็ง โดยปกติแปดถึงสิบลูกในรูขนาดเล็กหรือขนาดกลาง ที่ม้วนอยู่ระหว่างสนามแข่งทั้งสองแห่งและรับน้ำหนักทางกายภาพ 04 กรงหรือรีเทนเนอร์ ช่วยให้ลูกบอลมีระยะห่างเท่าๆ กันรอบสนามแข่ง เพื่อไม่ให้สัมผัสกัน ซึ่งจะทำให้เกิดการเสียดสีในการเลื่อนและการสึกหรออย่างรวดเร็ว 05 ซีลหรือโล่ ฝาครอบเสริมที่กดหรือยึดเข้ากับวงแหวนด้านนอกเพื่อกักเก็บสารหล่อลื่นและสิ่งสกปรกออก เวอร์ชันเปิด มีฉนวนหุ้ม และปิดผนึกทั้งหมดมีรูปทรงภายในเหมือนกัน หมายเหตุ: คำว่า ตลับลูกปืนเม็ดกลม มักใช้อย่างหลวมๆ เพื่ออธิบายการประกอบทั้งหมด ในขณะที่ตลับลูกปืนเพียงอย่างเดียว มักจะหมายถึงส่วนประกอบลูกปืนเหล็กหลวมที่จำหน่ายแยกต่างหากสำหรับการซ่อมแซมหรืองานเติมไขมันใหม่ หลักการทำงาน ตลับลูกปืนเม็ดกลมร่องลึกรับน้ำหนักอย่างไร ตลับลูกปืนเม็ดกลมร่องลึกทำงานบนหลักการสัมผัสแบบจุด ลูกเหล็กแต่ละลูกสัมผัสสนามแข่งด้านในที่จุดหนึ่งและสนามแข่งด้านนอกที่จุดหนึ่ง และโหลดจะผ่านแผ่นสัมผัสเล็กๆ ทั้งสองนั้น แทนที่จะข้ามเส้นเต็ม เช่นเดียวกับในแบริ่งลูกกลิ้ง หน้าสัมผัสแบบจุดทำให้แรงต้านการหมุนต่ำ ซึ่งเป็นสาเหตุที่ทำให้ตลับลูกปืนเม็ดกลมร่องลึกหมุนได้อิสระมากกว่าตระกูลตลับลูกปืนอื่นๆ ที่มีขนาดเท่ากัน เนื่องจากร่องของร่องน้ำลึกบนวงแหวนทั้งสอง เส้นที่เชื่อมต่อจุดสัมผัสทั้งสองจึงไม่ตรงอย่างสมบูรณ์ผ่านจุดศูนย์กลางของลูกบอล โดยจะอยู่ที่มุมเล็กๆ ซึ่งมักมีการอ้างอิงถึงประมาณ 0 องศาเมื่อหยุดนิ่ง แต่จะเคลื่อนตัวเล็กน้อยภายใต้ภาระในแนวแกน มุมสัมผัสของการขยับคือสิ่งที่ทำให้ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวสามารถต้านทานแรงผลักดันจากทิศทางใดทิศทางหนึ่งได้โดยไม่จำเป็นต้องใช้ตลับลูกปืนตัวที่สองที่ตรงข้ามกัน จำเป็นต้องจับคู่แบริ่งลูกกลิ้งเรียวหรือแบริ่งสัมผัสเชิงมุมเพื่อรองรับแรงผลักดันสองทาง ตลับลูกปืนเม็ดกลมแถวเดียวร่องลึกทำได้เพียงชิ้นเดียวในราคาเดียว ความจุรัศมี โหลดในแนวรัศมีจะดันลงมาตรงๆ ผ่านเพลาเข้าไปในตัวเครื่อง วงกลมเต็มของลูกบอลจะแบ่งภาระนี้ โดยที่ลูกบอลจะอยู่ใต้แนวรับน้ำหนักโดยตรงซึ่งจะมีส่วนแบ่งที่ใหญ่ที่สุด ความจุตามแนวแกน แรงตามแนวแกนจะดันไปตามเส้นกึ่งกลางเพลา ร่องลึกช่วยให้จุดสัมผัสเลื่อนได้เล็กน้อย เพื่อให้ส่วนหนึ่งของลูกบอลทุกลูกยังคงต้านทานแรงผลักในทิศทางใดทิศทางหนึ่ง การกำหนดค่า ตลับลูกปืนเม็ดกลมร่องลึกแถวเดี่ยวเทียบกับแถวคู่ คนส่วนใหญ่หมายถึงตลับลูกปืนเม็ดกลมร่องลึกคือตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว ซึ่งเป็นรูปแบบทั่วไปมากกว่า รุ่นสองแถวจะเพิ่มส่วนเสริมลูกปืนเป็นสองเท่าในตลับลูกปืนหนึ่งอันที่กว้างขึ้น ซึ่งเพิ่มความจุในแนวรัศมีโดยไม่ต้องวางตลับลูกปืนแถวเดี่ยวสองอันแยกกันบนเพลา ตารางด้านล่างจะแสดงการกำหนดค่าทั้งสองแบบเคียงข้างกัน คุณสมบัติ ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว ตลับลูกปืนเม็ดกลมร่องลึกสองแถว แถวบอล 1 2 ความกว้างทั่วไป ซีรี่ส์มาตรฐานแคบ ประมาณ 1.3 ถึง 1.6 เท่าของความกว้างของแถวเดียว ความจุรัศมี พื้นฐาน สูงขึ้นประมาณ 1.5 ถึง 1.8 เท่า ความจุตามแนวแกน ปานกลางทั้งสองทิศทาง สูงขึ้นทั้งสองทิศทาง ต้นทุนต่อหน่วย ล่าง สูงกว่า การใช้งานทั่วไป มอเตอร์ไฟฟ้า ปั๊ม กระปุกเกียร์ เครื่องใช้ไฟฟ้า มู่เล่ย์หนัก พัดลมรับแรงรัศมีสูง เครื่องจักรสิ่งทอ ในทางปฏิบัติ ตลับลูกปืนเม็ดกลมแถวเดี่ยวร่องลึกครอบคลุมการใช้งานทางอุตสาหกรรมมากกว่าเก้าในสิบ เนื่องจากเพลาส่วนใหญ่ไม่ต้องการขอบรัศมีเพิ่มเติมตามที่การออกแบบสองแถวมีให้ ตลับลูกปืนสองแถวสงวนไว้สำหรับสถานการณ์ที่พื้นที่ตามเพลามีจำกัดแต่ภาระในแนวรัศมีสูงผิดปกติ ข้อดี เหตุใดตลับลูกปืนเม็ดกลมร่องลึกจึงเป็นตัวเลือกเริ่มต้น ถามวิศวกรตลับลูกปืนว่าตลับลูกปืนเม็ดกลมร่องลึกเหมาะกับอะไร และคำตอบก็เกือบจะเหมือนกันเสมอ นั่นคือ ทุกอย่างที่ไม่ถือเป็นกรณีร้ายแรง ตลับลูกปืนเหล่านี้ไม่ใช่ตลับลูกปืนรับน้ำหนักสูงสุดที่มีอยู่ และไม่ใช่ตลับลูกปืนที่เร็วที่สุดเท่าที่มีจำหน่าย แต่เป็นตลับลูกปืนที่ดีที่สุดในการประนีประนอมระหว่างน้ำหนักบรรทุก ความเร็ว ต้นทุน และความเรียบง่าย ซึ่งเป็นเหตุผลว่าทำไมปริมาณการผลิตทั่วโลกสำหรับตลับลูกปืนประเภทเดี่ยวนี้จึงแซงหน้าตระกูลตลับลูกปืนกลิ้งอื่นๆ ทั้งหมดรวมกัน แรงเสียดทานต่ำ การสร้างความร้อนต่ำ ความเร็วจำกัดสูง ความจุตามแนวแกนสองทางในส่วนหนึ่ง การผลิตที่เรียบง่ายและต้นทุนต่ำ มีขนาดกว้างและมีความคลาดเคลื่อน การบำรุงรักษาต่ำภายใต้การทำงานปกติ วิ่งอย่างเงียบ ๆ ด้วยความเร็ว แลกเปลี่ยนระหว่างแบรนด์ได้ง่าย ความเร็วในการทำงานสัมพัทธ์ตามประเภทตลับลูกปืน ตัวอย่างปัจจัยความเร็วจำกัด ขนาดรูเท่ากัน การหล่อลื่นด้วยจาระบี กำหนดไว้ที่ 100 สำหรับตลับลูกปืนเม็ดกลมร่องลึก ร่องลึก การติดต่อเชิงมุม ลูกกลิ้งทรงกระบอก ลูกกลิ้งเรียว 100 85 70 50 การปิดผนึกและการป้องกัน ตลับลูกปืนเม็ดกลมร่องลึกแบบเปิด ป้องกัน และปิดผนึก ตลับลูกปืนเม็ดกลมร่องลึกสามารถจัดหาระดับการป้องกันที่แตกต่างกันได้หลายระดับ และตัวอักษรต่อท้ายหลังหมายเลขขนาดจะบอกคุณว่าคุณกำลังถืออันไหนอยู่ สิ่งนี้มีความสำคัญพอๆ กับขนาดดิบเมื่อคุณจับคู่ตลับลูกปืนลูกปืนทดแทนกับเครื่องจักร คำต่อท้าย ประเภทการป้องกัน เหมาะที่สุดสำหรับ เปิด ไม่มีชีลด์หรือซีล เต็มไปด้วยจาระบีโดยผู้ใช้หรืออ่างน้ำมันที่หล่อลื่น สภาพแวดล้อมที่สะอาดและมีการควบคุมด้วยระบบหล่อลื่นเฉพาะ ซซ / 2Z โล่โลหะทั้งสองด้านแบบไม่สัมผัส ป้องกันฝุ่นเล็กน้อย ความเร็วสูงกว่าแบบซีล อาร์เอส/2อาร์เอส ซีลยางทั้งสองด้าน หน้าสัมผัสเบา ใช้ในอุตสาหกรรมและเครื่องใช้ไฟฟ้าทั่วไป ช่วยซีลจาระบีตลอดอายุการใช้งาน RZ / 2RZ ซีลยาง การออกแบบที่ไม่สัมผัสแรงเสียดทานต่ำ สูงกว่า speed applications that still need seal level protection การปรับขนาด แผนภูมิขนาดและขนาดของตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดกลมร่องลึกทุกตัวอธิบายโดยการวัดหลักสามแบบ ได้แก่ เส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางภายนอก และความกว้าง ตัวเลขทั้งสามนี้รวมกันเป็นแผนภูมิขนาดตลับลูกปืนที่ปรากฏบนเอกสารข้อมูลของผู้ผลิตทุกราย ตารางด้านล่างเป็นแผนภูมิขนาดตลับลูกปืนเม็ดกลมมาตรฐานสำหรับซีรี่ส์เมตริกที่ใช้บ่อยที่สุด ซึ่งครอบคลุมซีรีส์เบาพิเศษ 60 ไลท์ 62 ไลท์ และซีรีส์กลาง 63 ซีรีส์ เลขที่แบริ่ง เจาะ (มม.) เส้นผ่านศูนย์กลางภายนอก (มม.) ความกว้าง (มม.) โหลดแบบไดนามิก (kN) จำกัดความเร็ว (จาระบี, รอบต่อนาที) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 รูปภาพด้านบนเป็นค่าระดับแค็ตตาล็อกตัวแทนที่ใช้สำหรับการเปรียบเทียบทั่วไป ตรวจสอบขนาดตลับลูกปืนและขนาดตลับลูกปืนที่แน่นอนโดยเทียบกับเอกสารข้อมูลของผู้ผลิตปัจจุบันก่อนสั่งซื้อเสมอ เนื่องจากพิกัดการรับน้ำหนักจะแตกต่างกันเล็กน้อยระหว่างมาตรฐานการผลิต เส้นผ่านศูนย์กลางภายนอกเพิ่มขึ้นตามอนุกรม รูเจาะ 20 มม เปรียบเทียบการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางภายนอกในซีรีส์ 60, 62 และ 63 ที่ขนาดรูเท่ากัน จากแผนภูมิขนาดตลับลูกปืนด้านบน ซีรีส์ 6004 ซีรีส์ 6204 ซีรีส์ 6304 42มม 47มม 52มม วิธีอ่านชื่อตลับลูกปืน รหัสเช่น 6205-2อาร์เอส-ค3 จะรวมขนาดตลับลูกปืนและตัวเลือกไว้ในสายเดียว การแยกออกจากกันทำให้แผนภูมิขนาดตลับลูกปืนทั้งหมดใช้งานง่ายขึ้นในอนาคต ส่วนรหัส ความหมาย 62 ซีรี่ส์และประเภท นี่คือตลับลูกปืนเม็ดกลมร่องลึกซีรีส์เบา 05 รหัสการเจาะ คูณด้วย 5 เพื่อให้ได้รูในหน่วย มม. ดังนั้น 05 จึงเท่ากับ 25มม 2RS ซีลยางติดตั้งทั้งสองด้าน C3 ระดับการกวาดล้างภายใน C3 นั้นหลวมกว่าการกวาดล้างมาตรฐาน วัสดุ วัสดุ Used to Build a Deep Groove Ball Bearing วงแหวนและลูกปืนในตลับลูกปืนเม็ดกลมร่องลึกมาตรฐานทำจากเหล็กแบริ่งโลหะผสมโครเมียม ซึ่งส่วนใหญ่เป็นเกรด GCr15 ซึ่งได้รับการชุบแข็งจนถึงประมาณ 60 ถึง 64 HRC ความแข็งดังกล่าวช่วยให้ลูกบอลขนาดเล็กที่สัมผัสกับส่วนปะสัมผัสของร่องน้ำสามารถจัดการกับวงจรความเค้นซ้ำๆ ได้โดยไม่เสียรูป โดยทั่วไปกรงจะเป็นเหล็กประทับตราสำหรับตลับลูกปืนขนาดเล็ก และทองเหลืองกลึงหรือโพลีเมอร์เชิงวิศวกรรมสำหรับตลับลูกปืนที่มีความเร็วมากกว่าหรือสูงกว่า เหล็กโครเมี่ยม GCr15 วัสดุมาตรฐานสำหรับตลับลูกปืนเม็ดกลมร่องลึกส่วนใหญ่ ความแข็งที่ดี อายุการใช้งานความล้าที่ดี และต้นทุนต่ำ ทำให้เป็นค่าเริ่มต้นสำหรับอุปกรณ์อุตสาหกรรมและผู้บริโภค สแตนเลส 440C ใช้ในกรณีที่ต้องคำนึงถึงความชื้นหรือการกัดกร่อนเล็กน้อย เช่น สายการผลิตอาหาร อุปกรณ์ทางทะเล และเครื่องจักรกลางแจ้ง เซรามิกไฮบริด ลูกบอลซิลิคอนไนไตรด์ที่จับคู่กับวงแหวนเหล็กช่วยลดน้ำหนักและแรงเสียดทานเพิ่มเติม ใช้ในสปินเดิลความเร็วสูงและการออกแบบมอเตอร์ไฟฟ้าแบบพิเศษ กรงพลาสติกวิศวกรรม ลดมวลกรงและแรงเสียดทานที่ความเร็วสูง ซึ่งพบได้ทั่วไปในแบริ่งมอเตอร์ไฟฟ้าที่ต้องทำงานอย่างเงียบ ๆ เป็นระยะเวลานาน การใช้งาน ตลับลูกปืนเม็ดกลมร่องลึกใช้ทำอะไร คำตอบที่ตรงไปตรงมาสำหรับตลับลูกปืนเม็ดกลมร่องลึกที่ใช้คือเกือบทุกอย่างที่หมุน เนื่องจากการออกแบบนี้รองรับภาระในแนวรัศมี แรงขับปานกลางในทั้งสองทิศทาง และความเร็วสูงทั้งหมดรวมอยู่ในชิ้นส่วนที่มีขนาดกะทัดรัดและราคาไม่แพงเพียงชิ้นเดียว จึงกลายเป็นช่องทางในการรองรับแบบหมุนในเกือบทุกอุตสาหกรรมที่สร้างเครื่องจักร อุตสาหกรรม ตำแหน่งทั่วไป ทำไมตลับลูกปืนเม็ดกลมร่องลึกถึงพอดี มอเตอร์ไฟฟ้า ส่วนรองรับปลายเพลาขับและไม่ใช่ปลายเพลาขับ ความเร็วสูง เสียงต่ำ ความร้อนเสียดสีต่ำ ยานยนต์ เครื่องกำเนิดไฟฟ้ากระแสสลับ ปั๊มน้ำ เพลาเกียร์ ชุดประกอบย่อยดุมล้อ ขนาดกะทัดรัด เชื่อถือได้ภายใต้แรงสั่นสะเทือน เครื่องใช้ในบ้าน ถังซักเครื่องซักผ้า พัดลม เครื่องปั่น มอเตอร์สุญญากาศ ต้นทุนต่ำ ทำงานเงียบ จาระบีอายุการใช้งานยาวนาน เครื่องจักรกลการเกษตร กระปุกเกียร์ เพลาปั๊ม ลูกกลิ้งลำเลียง ทนต่อฝุ่นด้วยตัวแปรที่ปิดผนึก พัดลมอุตสาหกรรมและปั๊ม ส่วนรองรับเพลาใบพัด ความเร็วจำกัดสูง, good axial capacity ระบบสายพานลำเลียง เพลาลูกกลิ้งและรอก ติดตั้งง่าย ช่วงขนาดกว้าง เครื่องมือไฟฟ้า ส่วนรองรับเพลามอเตอร์และแท่นเกียร์ ซองจดหมายขนาดเล็กความสามารถความเร็วสูง เครื่องจักรสิ่งทอ แกนหมุนและเพลาลูกกลิ้ง วิ่งได้อย่างแม่นยำ การสั่นสะเทือนต่ำ ส่วนแบ่งความต้องการตลับลูกปืนเม็ดกลมร่องลึกทั่วโลกตามการใช้งานขั้นสุดท้าย ภาพประกอบการแจกแจงที่ใช้สำหรับการวางแนวทั่วไป ตัวเลขจริงจะแตกต่างกันไปตามภูมิภาคและปี มอเตอร์ไฟฟ้า ยานยนต์ เครื่องใช้ไฟฟ้า อุปกรณ์อุตสาหกรรม อื่นๆ 28% 24% 19% 15% 14% การคัดเลือก วิธีการเลือกตลับลูกปืนเม็ดกลมร่องลึกที่ถูกต้อง ยืนยันขนาดเพลาและตัวเรือน วัดเส้นผ่านศูนย์กลางเพลาสำหรับขนาดรูและรูตัวเรือนสำหรับเส้นผ่านศูนย์กลางภายนอก จากนั้นอ้างอิงโยงกับแผนภูมิขนาดตลับลูกปืนเพื่อเลือกหมายเลขชิ้นส่วนที่ต้องการ คำนวณภาระในแนวรัศมีและแนวแกน เพิ่มแรงจริงที่แบริ่งจะเห็นในการทำงาน รวมถึงความตึงของสายพานหรือแรงตาข่ายเฟือง ไม่ใช่แค่น้ำหนักคงที่ของชุดประกอบที่กำลังหมุน ตรวจสอบความเร็วที่ต้องการ เปรียบเทียบรอบต่อนาทีในการทำงานของคุณกับคอลัมน์ความเร็วจำกัดของแผนภูมิขนาดตลับลูกปืนเม็ดกลม จากนั้นใช้ระยะขอบด้านความปลอดภัยสำหรับอายุการใช้งานของจาระบีและอุณหภูมิโดยรอบ เลือกประเภทการปิดผนึก เลือกตลับลูกปืนแบบเปิดเฉพาะในกรณีที่คุณมีระบบควบคุมการหล่อลื่น ไม่เช่นนั้น ให้เลือก 2RS หรือ ZZ ตามโปรไฟล์ฝุ่น ความชื้น และความเร็วของสภาพแวดล้อม เลือกระดับการกวาดล้าง ระยะห่างมาตรฐานเหมาะกับงานวัตถุประสงค์ทั่วไปส่วนใหญ่ ในขณะที่ระยะห่าง C3 เป็นเรื่องปกติสำหรับมอเตอร์ไฟฟ้าที่ทำงานร้อนและต้องการพื้นที่ภายในเพิ่มเติม ยืนยันเกรดความอดทน ความคลาดเคลื่อนของ ABEC หรือ ISO P0 นั้นใช้ได้สำหรับเครื่องจักรทั่วไป ในขณะที่สปินเดิลที่มีความแม่นยำและอุปกรณ์ความเร็วสูงต้องใช้ P6 หรือที่เข้มงวดกว่า การติดตั้งและบำรุงรักษา การติดตั้งและบำรุงรักษาตลับลูกปืนเม็ดกลมร่องลึก แรงดันในการติดตั้ง กดกับวงแหวนที่กำลังติดตั้งเสมอ วงแหวนด้านในเมื่อติดตั้งบนเพลา และวงแหวนด้านนอกเมื่อกดเข้าไปในตัวเรือน เพื่อไม่ให้แรงผ่านลูกบอล ข้อต่อช่วยความร้อน เพื่อให้สวมใส่ได้พอดี ให้ทำความร้อนแบริ่งประมาณ 80 ถึง 100 องศาเซลเซียสเพื่อให้มันเลื่อนลงบนเพลาโดยไม่ต้องใช้แรง จากนั้นจะหดตัวลงเมื่อเย็นตัวลง ช่วงเวลาการหล่อลื่น โดยทั่วไปแล้วตลับลูกปืนแบบซีลจะมีการอัดจาระบีตลอดอายุการใช้งาน ในขณะที่ตลับลูกปืนแบบเปิดและแบบมีเกราะป้องกันบนอุปกรณ์ที่ใช้งานต่อเนื่องมักจะต้องอัดจาระบีใหม่ทุกๆ สามถึงสิบสองเดือน ขึ้นอยู่กับความเร็วและอุณหภูมิ การตรวจสอบการจัดตำแหน่ง เพลาและตัวเรือนจะต้องอยู่รวมกันตรงกลางภายในพิกัดความเผื่อของผู้ผลิตตลับลูกปืน เนื่องจากการเยื้องศูนย์จะเน้นรับภาระบนแถบแคบของทางวิ่งและทำให้อายุความล้าสั้นลงอย่างรวดเร็ว โหมดความล้มเหลวทั่วไป อาการ สาเหตุน่าจะ การป้องกัน การเจียรหรือความหยาบ การปนเปื้อนภายในสนามแข่ง เปลี่ยนไปใช้รุ่นที่ปิดผนึก ปรับปรุงการปิดผนึกตัวเรือน ความร้อนสูงเกินไป อัดจารบีมากเกินไปหรือแน่นเกินไป ปฏิบัติตามคำแนะนำเกี่ยวกับปริมาณการเติม ตรวจสอบความทนทานต่อความพอดี ผลัดหรือหลุดร่อน ความเหนื่อยล้าจากการโอเวอร์โหลดอย่างต่อเนื่อง ตรวจสอบการคำนวณโหลดอีกครั้ง อัปเกรดเป็นซีรีส์ความจุที่สูงขึ้น รอยสนิมบนสนามแข่ง ความชื้นเข้าหรือความชื้นในการจัดเก็บ ใช้แบริ่งที่ปิดสนิท เก็บในบรรจุภัณฑ์เดิม ทรงหลวม สลิปเพลา เพลาเล็กเกินไปหรือรูตัวเรือนสึกหรอ ยืนยันความทนทานต่อตารางที่พอดีกับ ISO ก่อนทำการติดตั้ง การจัดหา แหล่งที่มาของตลับลูกปืนเม็ดกลมร่องลึก ขนาดที่สม่ำเสมอ เกรดเหล็กที่ผ่านการตรวจสอบ และการรักษาความร้อนที่มั่นคงมีความสำคัญพอๆ กับตัวเลขที่พิมพ์บนแผนภูมิขนาดตลับลูกปืน ซัพพลายเออร์ที่ดำเนินการตีขึ้นรูป การกลึง การอบชุบด้วยความร้อน และการเจียรของตนเอง สามารถรับพิกัดความคลาดเคลื่อนและภาระได้อย่างสม่ำเสมอมากกว่าบริษัทการค้าที่บรรจุตลับลูกปืนใหม่จากแหล่งผสมเท่านั้น Ningbo Zhenhai Hualei แบริ่ง จำกัด Ningbo Zhenhai Hualei แบริ่ง จำกัด manufactures deep groove ball bearings across the 60, 62, and 63 series, along with open, ZZ, and 2RS sealing variants, sized from small instrument bore bearings up to medium industrial bore bearings. The company is a practical option for buyers who need dependable bearing sizes, stable supply volume, and support matching a bearing ball bearing to an existing drawing or replacing an obsolete part number. 60 / 62 / 63 ความครอบคลุมของซีรี่ส์ในขนาดตลับลูกปืนเมตริกมาตรฐาน เปิด/ZZ/2RS มีตัวเลือกการปิดผนึกสำหรับหมายเลขชิ้นส่วนส่วนใหญ่ GCr15 เหล็กลูกปืนโครเมียมใช้สำหรับแหวนและลูกบอล การสนับสนุน OEM ช่วยเหลือในการจับคู่หมายเลขชิ้นส่วนกับแบบร่างที่มีอยู่ คำถามที่พบบ่อย คำถามที่พบบ่อยเกี่ยวกับตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดกลมร่องลึกที่ใช้ในอุปกรณ์ในชีวิตประจำวันคืออะไร รองรับเพลาหมุนต่อโหลดในแนวรัศมีและแรงขับจากด้านหนึ่งไปอีกด้านปานกลางในเวลาเดียวกัน ซึ่งเป็นเหตุผลว่าทำไมจึงปรากฏในมอเตอร์ ปั๊ม พัดลม และดรัมอุปกรณ์ แทนที่จะแสดงในอุปกรณ์ที่สร้างขึ้นสำหรับแรงขับโดยตรงหรือโหลดในแนวรัศมีที่หนักมากเท่านั้น ตลับลูกปืนเม็ดกลมร่องลึกใช้ทำอะไรเมื่อเทียบกับตลับลูกปืนเม็ดกลม ตลับลูกปืนเม็ดกลมร่องลึกชอบความเร็วและแรงเสียดทานต่ำ ในขณะที่แบริ่งลูกกลิ้งชอบความจุรัศมีสูงกว่าที่ความเร็วต่ำกว่า เครื่องจักรทั่วไปส่วนใหญ่ใช้ตลับลูกปืนเม็ดกลมร่องลึก เว้นแต่ว่ารับน้ำหนักมากผิดปกติตามขนาดเพลาที่มีอยู่ ฉันจะอ่านขนาดตลับลูกปืนจากหมายเลขชิ้นส่วนได้อย่างไร ตัวเลขสองหลักสุดท้ายของหมายเลขชิ้นส่วนมาตรฐานส่วนใหญ่จะระบุระยะเจาะในหน่วยมิลลิเมตรเมื่อคูณด้วยห้า และตัวเลขอนุกรมที่ด้านหน้าระบุตระกูลเส้นผ่านศูนย์กลางภายนอกและความกว้าง ซึ่งทั้งสองค่าแสดงอยู่ในแผนภูมิขนาดตลับลูกปืนมาตรฐาน ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวสามารถแทนที่ตลับลูกปืนสองแถวได้หรือไม่ เฉพาะในกรณีที่โหลดในแนวรัศมีอยู่ภายในพิกัดแถวเดียวเท่านั้น ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวมีความจุในแนวรัศมีต่ำกว่าหน่วยสองแถวที่มีเส้นผ่านศูนย์กลางภายนอกเท่ากัน ดังนั้นควรตรวจสอบการคำนวณภาระอีกครั้งก่อนเปลี่ยนเสมอ Ball Bearing กับ Ball Bearing ต่างกันอย่างไร? ลูกปืนเป็นทรงกลมเหล็กแยกจำหน่ายแบบหลวมๆ เพื่อซ่อมแซมหรืองานอัดจาระบีใหม่ ตลับลูกปืนเม็ดกลมคือชุดประกอบที่สมบูรณ์ แหวน ลูกปืน และกรงประกอบเข้าด้วยกัน พร้อมติดตั้งบนเพลา ตลับลูกปืนเม็ดกลมร่องลึกมีอายุการใช้งานนานเท่าใด อายุการใช้งานขึ้นอยู่กับน้ำหนักบรรทุก ความเร็ว การหล่อลื่น และการจัดแนว แต่ตลับลูกปืนเม็ดกลมร่องลึกที่เลือกและติดตั้งอย่างถูกต้องภายใต้งานอุตสาหกรรมปกติมักใช้งานเป็นเวลาหลายปีก่อนที่สนามแข่งจะเกิดความล้า สรุป เวอร์ชันสั้น ตลับลูกปืนเม็ดกลมร่องลึกเป็นอุปกรณ์สำคัญของเครื่องจักรที่หมุนได้ทุกวัน ร่องร่องลึกช่วยให้ชิ้นส่วนที่มีขนาดกะทัดรัดและราคาไม่แพงสามารถรับภาระในแนวรัศมี โหลดตามแนวแกนได้ทั้งสองทิศทาง และความเร็วในการหมุนสูงในเวลาเดียวกัน ซึ่งเป็นเหตุผลว่าทำไมจึงมีการออกแบบมากกว่าตลับลูกปืนประเภทอื่นๆ ไม่ว่าคุณกำลังอ่านแผนภูมิขนาดตลับลูกปืนเม็ดกลมเพื่อให้ตรงกับชิ้นส่วนทดแทน เปรียบเทียบตัวเลือกแถวเดี่ยวและแถวคู่ หรือจัดหาปริมาณการผลิตจากผู้ผลิต เช่น Ningbo Zhenhai Hualei Bearing Co., Ltd. หลักการพื้นฐานเดียวกันนี้ถือเป็นจริง ความลึกของร่องคือคุณสมบัติ และทุกสิ่งทุกอย่างเกี่ยวกับตลับลูกปืนจะตามมาด้วย .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

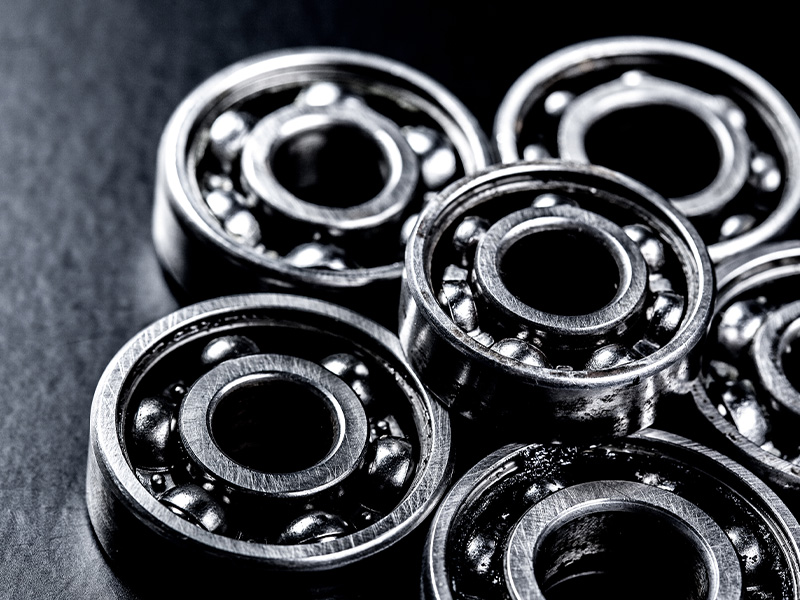

ตอบตรง ตลับลูกปืนขนาดเล็ก โดยทั่วไปจะมีเส้นผ่านศูนย์กลางภายนอกประมาณ 1 มิลลิเมตรถึง 30 มิลลิเมตร เป็นส่วนประกอบที่ช่วยให้การผลิตที่มีความแม่นยำสามารถรักษาพิกัดความเผื่อในการหมุนที่แน่นหนาภายในพื้นที่ขนาดกะทัดรัด ประสิทธิภาพการทำงานขึ้นอยู่กับปัจจัยสี่ประการเหนือสิ่งอื่นใด: ความแม่นยำของรูปทรงของร่องน้ำ เกรดลูกกลิ้งหรือลูกกลิ้ง วัสดุกรง และการเก็บรักษาการหล่อลื่น . เมื่อได้รับสิทธิ์ทั้งสี่ข้อนี้แล้วตลับลูกปืนขนาดเล็กจะมีสมรรถนะเหนือกว่าขนาดของมัน โดยใช้งานได้นานนับหมื่นชั่วโมงในอุปกรณ์ทางการแพทย์ ข้อต่อหุ่นยนต์ อุปกรณ์เกี่ยวกับการมองเห็น และไมโครมอเตอร์ 1 ถึง 30 มม ช่วงเส้นผ่านศูนย์กลางภายนอก/O.D. โดยทั่วไปจัดว่ามีขนาดเล็ก เอเบค 7 ถึง 9 เกรดความเที่ยงตรงทั่วไปที่ใช้ในตลับลูกปืนระดับเครื่องมือ ±0.5 ถึง 2 ไมครอน ความทนทานต่อความกลมของร่องน้ำโดยทั่วไปที่เกรดความแม่นยำสูง 30,000 ชม อายุการใช้งานที่ทำได้ในการใช้งานที่ระบุอย่างเหมาะสม สิ่งที่เข้าข่ายเป็นตลับลูกปืนขนาดเล็ก การกำหนดระดับขนาดก่อนที่จะหารือเกี่ยวกับทางเลือกทางวิศวกรรม ในศัพท์เฉพาะทางการผลิต ก ตลับลูกปืนขนาดเล็ก โดยทั่วไปหมายถึงตลับลูกปืนเม็ดกลมที่มีเส้นผ่านศูนย์กลางภายนอกไม่เกิน 30 มิลลิเมตร และในแค็ตตาล็อกจำนวนมาก การจำแนกประเภทจะแคบลงเหลือเพียงตลับลูกปืนที่มีรูเจาะต่ำกว่า 10 มิลลิเมตร หากต่ำกว่าเกณฑ์ดังกล่าว วิศวกรมักใช้คำว่าตลับลูกปืนขนาดเล็ก และเส้นผ่านศูนย์กลางภายนอกต่ำกว่าประมาณ 3 มิลลิเมตร จะใช้คำว่าตลับลูกปืนสำหรับเครื่องมือหรือตลับลูกปืนขนาดเล็ก ความแตกต่างมีความสำคัญเนื่องจากฟิสิกส์ของการสัมผัสแบบกลิ้งเปลี่ยนแปลงไปในขนาดเล็ก ข้อบกพร่องด้านผิวสำเร็จที่ไม่เกี่ยวข้องกับตลับลูกปืนขนาด 100 มม. จะมีความสำคัญตามสัดส่วนกับตลับลูกปืนขนาด 5 มม. รอยขีดข่วนที่ความลึก 0.3 ไมครอนถือเป็นข้อผิดพลาดในการปัดเศษของตลับลูกปืนอุตสาหกรรมขนาดใหญ่ แต่บนสนามแข่งตลับลูกปืนขนาดเล็ก อาจทำให้อายุการใช้งานความล้าสั้นลงได้อย่างวัดผลได้ นี่คือเหตุผลว่าทำไมการผลิตตลับลูกปืนขนาดเล็กจึงใกล้เคียงกับการผลิตเครื่องมือที่มีความแม่นยำมากกว่าการตัดเฉือนทางอุตสาหกรรมหนัก อีกวิธีหนึ่งในการทำความเข้าใจคลาสขนาดคือผ่านอัตราส่วนระหว่างความหนาของผนังและน้ำหนัก ตลับลูกปืนอุตสาหกรรมขนาดใหญ่มีความหนาของผนังวงแหวนที่พอเหมาะเมื่อเทียบกับน้ำหนักที่บรรทุก ซึ่งช่วยให้ห้องเหล็กดูดซับการเปลี่ยนแปลงการผลิตเล็กน้อยโดยไม่มีผลกระทบที่วัดได้ต่อความแม่นยำในการทำงาน ตลับลูกปืนขนาดเล็กมีวงแหวนที่ค่อนข้างบาง ดังนั้นการเปลี่ยนแปลงใดๆ ในกระบวนการอบร้อน แรงกดในการเจียร หรือความสะอาดของวัตถุดิบจะแสดงโดยตรงในชิ้นส่วนที่เสร็จแล้ว วิศวกรที่เปลี่ยนจากการออกแบบด้วยตลับลูกปืนขนาดใหญ่ไปเป็นการออกแบบด้วยตลับลูกปืนขนาดเล็ก มักจะต้องคิดใหม่เกี่ยวกับสมมติฐานเกี่ยวกับความแปรปรวนที่ยอมรับได้ เนื่องจากความคลาดเคลื่อนที่ยอมรับได้ซึ่งก่อนหน้านี้ถือเป็นเสียงรบกวนจากพื้นหลังกลายเป็นตัวแปรการออกแบบหลัก ตลับลูกปืนขนาดเล็กก็มีความผิดปกติเช่นกัน เนื่องจากราคาในแคตตาล็อกเป็นตัวทำนายมูลค่าทางวิศวกรรมได้ไม่ดี ตลับลูกปืนขนาดเล็กซึ่งมีราคาเพียงไม่กี่ดอลลาร์อาจเป็นส่วนประกอบเดียวที่กำหนดว่าเครื่องมือผ่าตัดทั้งหมดผ่านการสอบเทียบหรือไม่ ในขณะที่ตลับลูกปืนที่มีขนาดใหญ่กว่ามากและมีราคาแพงกว่าในส่วนอื่นๆ ในอุปกรณ์เดียวกันอาจมีข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้น้อยกว่ามาก นี่คือเหตุผลที่ทีมจัดซื้อในการผลิตที่มีความแม่นยำควรระบุตลับลูกปืนขนาดเล็กตามความต้องการด้านประสิทธิภาพก่อน และตามต้นทุนต่อหน่วยเป็นอันดับสอง ส่วนประกอบหลักและบทบาททางวิศวกรรม แต่ละส่วนมีส่วนช่วยในการทำงานที่แตกต่างกันของตลับลูกปืนโดยรวม 1 วงแหวนด้านในและด้านนอก จัดให้มีพื้นผิวทางวิ่งที่องค์ประกอบกลิ้งเคลื่อนที่ไป ความกลมของวงแหวนและรูปทรงร่องของร่องน้ำจะกำหนดความแม่นยำในการวิ่งของตลับลูกปืนสำเร็จรูปโดยตรง 2 องค์ประกอบกลิ้ง ลูกบอลหรือลูกกลิ้งทรงกระบอกสั้นที่รับน้ำหนักระหว่างวงแหวน การจับคู่ความทรงกลมและเส้นผ่านศูนย์กลางของลูกบอลทั้งชุดจะกำหนดพฤติกรรมการสั่นสะเทือนและเสียง 3 กรงหรือรีเทนเนอร์ ช่วยให้องค์ประกอบกลิ้งมีระยะห่างเท่ากันและป้องกันการสัมผัสกันระหว่างองค์ประกอบเหล่านั้น การเลือกใช้วัสดุกรงส่งผลต่อความเร็วสูงสุด ความทนทานต่ออุณหภูมิ และเสียงรบกวน 4 ซีลหรือโล่ ปกป้องร่องน้ำภายในจากการปนเปื้อนและกักเก็บสารหล่อลื่น ซีลสัมผัสเพิ่มแรงเสียดทานแต่ปรับปรุงการปิดผนึก เกราะป้องกันแบบไม่สัมผัสช่วยลดแรงเสียดทานแต่ช่วยให้ซึมเข้าไปได้มากขึ้น 5 น้ำมันหล่อลื่น จาระบีหรือฟิล์มน้ำมันที่แยกพื้นผิวกลิ้งและลดการสึกหรอ ในตลับลูกปืนขนาดเล็ก ปริมาณสารหล่อลื่นมีน้อย ดังนั้นการกักเก็บและความเสถียรจึงกลายเป็นปัจจัยการออกแบบที่สำคัญ 6 แหวนสแน็ปหรือหน้าแปลน ใช้กับรุ่นที่มีหน้าแปลนเพื่อลดความซับซ้อนในการจัดตำแหน่งตัวเรือน ซึ่งเป็นคุณลักษณะที่สำคัญเมื่อชุดประกอบที่อยู่รอบๆ มีพิกัดความคลาดเคลื่อนของตำแหน่งที่แคบมาก วัสดุที่ใช้ในการผลิตตลับลูกปืนขนาดเล็ก การเลือกใช้วัสดุต้องแลกกับความสามารถในการรับน้ำหนัก ความต้านทานการกัดกร่อน และต้นทุน วัสดุ การใช้งานทั่วไป คุณสมบัติที่สำคัญ เหล็กโครเมี่ยม เกรด 52100 ตลับลูกปืนขนาดเล็กวัตถุประสงค์ทั่วไปสำหรับอุปกรณ์อุตสาหกรรมและผู้บริโภค มีความแข็งสูงและอายุการใช้งานยาวนานด้วยต้นทุนปานกลาง สแตนเลส เกรด 440C เครื่องมือแพทย์ อุปกรณ์แปรรูปอาหาร อุปกรณ์ทางทะเล ความต้านทานการกัดกร่อนในสภาพแวดล้อมที่ชื้นหรือถูกชะล้าง เซรามิกซิลิคอนไนไตรด์ สปินเดิลความเร็วสูง อุปกรณ์ขนถ่ายเซมิคอนดักเตอร์ ความหนาแน่นต่ำ ความแข็งสูง และองค์ประกอบการกลิ้งที่ไม่นำไฟฟ้า โพลีเมอร์หรือพลาสติกคอมโพสิต อุปกรณ์การแพทย์แบบใช้แล้วทิ้ง สินค้าอุปโภคบริโภคน้ำหนักเบา ต้นทุนต่ำ ทนต่อการกัดกร่อน แต่ความสามารถในการรับน้ำหนักลดลง แหวนโลหะผสมไทเทเนียม แอคทูเอเตอร์สำหรับการบินและอวกาศและส่วนประกอบสำคัญด้านน้ำหนัก มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ทนทานต่อการกัดกร่อนได้ดี ระดับความคลาดเคลื่อนที่แม่นยำและมาตรฐานการผลิต ระบบการให้เกรดระดับสากลกำหนดความแม่นยำที่ทำสำเร็จได้อย่างไร ระบบการให้เกรดสองระบบมีอิทธิพลเหนือข้อกำหนดตลับลูกปืนขนาดเล็ก: มาตราส่วน ABEC ที่ใช้กันอย่างแพร่หลายในอเมริกาเหนือและระดับความคลาดเคลื่อน ISO 492 ที่ใช้ในระดับสากล ตลับลูกปืนทั้งสองเกรดโดยการควบคุมขนาดที่แน่นหนาและความแม่นยำในการทำงานในระหว่างการผลิต ตัวเลขที่สูงกว่าบ่งบอกถึงพิกัดความเผื่อที่เข้มงวดมากขึ้น และการข้ามระหว่างเกรดไม่เป็นเส้นตรง การเปลี่ยนจาก เอเบค 5 มาเป็น เอเบค 7 อาจหมายถึงการลดความเบี่ยงเบนความกลมของร่องน้ำลงประมาณครึ่งหนึ่ง การเลือกเกรดควรย้อนกลับไปที่งบประมาณการหมดประสิทธิภาพที่เฉพาะเจาะจงในการชุมนุมโดยรอบ แทนที่จะเลือกตามนิสัย กล่องเกียร์ที่ต้องการส่งแรงบิดอย่างราบรื่นด้วยความเร็วปานกลางเท่านั้น แทบจะไม่ได้ประโยชน์จากการจ่ายค่าพิกัดความเผื่อ เอเบค 9 เนื่องจากตัวตาข่ายเฟืองเองจะทำให้เกิดข้อผิดพลาดในตำแหน่งมากกว่าลูกปืน ในทางตรงกันข้าม หัวสแกนแบบออปติคอลหรือไจโรสโคปแทบไม่มีงบประมาณความอดทนเหลือให้ตลับลูกปืนใช้ ดังนั้นการระบุอะไรก็ตามที่ต่ำกว่า ABEC 7 จะรับประกันการออกแบบที่ล้มเหลวตั้งแต่เริ่มแรก การจับคู่เกรดกับความต้องการที่แท้จริง แทนที่จะใช้ระดับชั้นสูงสุดที่มีอยู่ เป็นหนึ่งในการตัดสินใจในการประหยัดต้นทุนที่พบบ่อยที่สุดสำหรับวิศวกรออกแบบที่ทำงานกับตลับลูกปืนขนาดเล็ก นอกจากนี้ ยังเป็นที่น่าสังเกตว่าเกรดความคลาดเคลื่อนครอบคลุมมิติและความแม่นยำในการวิ่ง แต่ไม่จำเป็นต้องมีระยะห่างภายใน ผิวสำเร็จของร่องร่องน้ำ หรือประสิทธิภาพด้านเสียงรบกวน ตลับลูกปืนสองตัวที่สร้างด้วยเกรด ABEC เดียวกันจากผู้ผลิตหลายรายอาจมีการทำงานที่แตกต่างกันภายใต้น้ำหนักบรรทุก เนื่องจากมีการระบุระดับระยะห่างภายใน เกรดลูกปืน และการออกแบบกรงแยกกัน ข้อกำหนดเฉพาะของตลับลูกปืนขนาดเล็กที่สมบูรณ์จึงแสดงรายการเกรดความทนทานควบคู่ไปกับระดับระยะห่างภายใน ซึ่งโดยทั่วไปจะแสดงเป็น C2 ถึง C5 และเกรดลูกปืน โดยทั่วไปจะแสดงในระดับ G โดยที่ตัวเลขที่ต่ำกว่าหมายถึงลูกบอลทรงกลมที่มีขนาดแม่นยำยิ่งขึ้น เกรดเอบีอีซี เทียบเท่า ISO การใช้งานทั่วไป เอเบค 1 คลาส 0 เครื่องจักรอุตสาหกรรมทั่วไป การใช้งานความเร็วต่ำ เอเบค 3 รุ่นที่ 6 มอเตอร์ไฟฟ้า ปั๊ม และอุปกรณ์หมุนความเร็วปานกลาง ABEC 5 ชั้น 5 ข้อต่อหุ่นยนต์ กระปุกเกียร์ที่แม่นยำ กลไกกล้อง ABEC 7 รุ่นที่ 4 เครื่องมือผ่าตัด ด้ามจับทันตกรรม หัวสแกนด้วยแสง ABEC 9 ชั้น 2 ไจโรสโคป สปินเดิลความเร็วสูง เครื่องมือมาตรวิทยา วิธีการผลิตตลับลูกปืนขนาดเล็ก มุมมองทีละขั้นตอนของกระบวนการเบื้องหลังความแม่นยำระดับไมครอน การผลิตตลับลูกปืนขนาดเล็กจนถึงระดับความคลาดเคลื่อนของเกรดที่แม่นยำนั้นเกี่ยวข้องกับการควบคุมกระบวนการมากกว่าขนาดทางกายภาพที่แนะนำมาก ลำดับด้านล่างนี้สะท้อนถึงขั้นตอนการทำงานทั่วไปที่ใช้กับผู้ผลิตตลับลูกปืนที่มีความแม่นยำส่วนใหญ่ แม้ว่าขั้นตอนที่แน่นอนจะแตกต่างกันไปตามสายผลิตภัณฑ์และระบบคุณภาพภายใน การเลือกใช้วัตถุดิบ สต็อกแบบแท่งหรือลวดถูกเลือกเพื่อความบริสุทธิ์ทางเคมีและความสะอาดภายใน เนื่องจากการรวมตัวกันในเหล็กจะกลายเป็นจุดเริ่มต้นของความเมื่อยล้าเมื่อชิ้นส่วนอยู่ภายใต้ภาระการสัมผัสแบบกลิ้ง การกลึงและการขึ้นรูป วงแหวนถูกหมุนให้ใกล้กับรูปร่างสุดท้าย และลูกบอลหรือลูกกลิ้งถูกสร้างขึ้นจากลวดหรือช่องว่างโดยใช้การมุ่งหน้าเย็นหรือการเจียรที่มีความแม่นยำ การรักษาความร้อน วงแหวนและองค์ประกอบการกลิ้งได้รับการชุบแข็ง โดยทั่วไปจะอยู่ที่ประมาณ 58 ถึง 65 ในระดับ Rockwell C จากนั้นจึงอบคืนตัวเพื่อบรรเทาความเครียดภายในในขณะที่ยังคงความแข็งไว้ การบด พื้นผิวของร่องน้ำ รูเจาะ และเส้นผ่านศูนย์กลางภายนอกจะถูกกราวด์จนถึงมิติสุดท้าย ขั้นตอนนี้จะสร้างความกลมและผิวสำเร็จส่วนใหญ่ซึ่งจะกำหนดเกรดความคลาดเคลื่อนในภายหลัง การขัดและการลับคม การผ่านเข้าขั้นสุดท้ายแบบพิเศษจะช่วยลดความหยาบของพื้นผิวบนสนามแข่งจนกลายเป็นพื้นผิวเหมือนกระจก ซึ่งจะช่วยลดแรงเสียดทานและยืดอายุความเมื่อยล้า การเรียงลำดับลูกบอลหรือลูกกลิ้ง องค์ประกอบการกลิ้งจะถูกวัดและจัดเรียงเป็นกลุ่มเส้นผ่านศูนย์กลางภายในเศษส่วนของไมครอน เพื่อให้ทุกองค์ประกอบในตลับลูกปืนสำเร็จรูปตรงกันภายในระดับความคลาดเคลื่อนของเกรดที่ต้องการ การประกอบ. วงแหวน องค์ประกอบลูกกลิ้ง และกรงประกอบกันในสภาพแวดล้อมที่มีการควบคุม ซึ่งมักจะเป็นห้องปลอดเชื้อสำหรับเกรดที่มีความแม่นยำสูง เพื่อหลีกเลี่ยงการปนเปื้อนของอนุภาค การหล่อลื่นและการปิดผนึก จาระบีหรือน้ำมันถูกทาในปริมาณที่มิเตอร์ และมีการกดซีลหรือเกราะให้เข้าที่หากการออกแบบต้องการ การตรวจสอบขั้นสุดท้าย แบริ่งที่เสร็จสมบูรณ์จะได้รับการตรวจสอบการเบี่ยงเบนหนีศูนย์ในแนวรัศมีและแนวแกน ลักษณะสัญญาณรบกวน แรงบิด และความสอดคล้องของมิติก่อนปล่อย ตลับลูกปืนขนาดเล็กประเภททั่วไป จับคู่รูปทรงของตลับลูกปืนให้สอดคล้องกับทิศทางการรับน้ำหนักและความต้องการในการเคลื่อนที่ ตลับลูกปืนเม็ดกลมร่องลึก รองรับโหลดแนวรัศมีและแนวแกนเบารวมกัน และเป็นตัวเลือกเริ่มต้นสำหรับมอเตอร์ขนาดเล็ก พัดลม และเพลาหมุนทั่วไป ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม ได้รับการออกแบบมาเพื่อการรับน้ำหนักในแนวแกนที่สูงขึ้น และโดยทั่วไปจะจับคู่กันเป็นชุดภายในสปินเดิลที่มีความแม่นยำ ซึ่งการควบคุมพรีโหลดมีความสำคัญ แบริ่งหน้าแปลนขนาดเล็ก เพิ่มหน้าแปลนวงแหวนรอบนอกที่วางตลับลูกปืนโดยตรงในรูตัวเรือนโดยไม่มีบ่า ช่วยลดความยุ่งยากในการประกอบขนาดกะทัดรัด ตลับลูกปืนแบบบาง คงส่วนตัดขวางเล็กๆ ไว้สัมพันธ์กับเส้นผ่านศูนย์กลางของรูเจาะ ซึ่งมีประโยชน์ในกรณีที่พื้นที่ในแนวรัศมีมีจำกัด แต่ยังต้องใช้รูที่ใหญ่กว่า แบริ่งลูกกลิ้งเข็ม ใช้ลูกกลิ้งทรงกระบอกบางเพื่อเพิ่มความสามารถในการรับน้ำหนักสูงสุดภายในกรอบรัศมีที่จำกัดมาก ตลับลูกปืนเครื่องมือ อยู่ที่ปลายที่เล็กที่สุดของช่วงขนาด ซึ่งมักจะมีเส้นผ่านศูนย์กลางภายนอกไม่เกิน 3 มิลลิเมตร และสร้างขึ้นตามระดับความคลาดเคลื่อนของเกรดเครื่องมือตามค่าเริ่มต้น การใช้งานในอุตสาหกรรมการผลิตที่มีความแม่นยำ เมื่อความแม่นยำในการหมุนขนาดกะทัดรัดกลายเป็นข้อกำหนดในการออกแบบ อุปกรณ์การแพทย์ หุ่นยนต์และระบบอัตโนมัติ เลนส์และการถ่ายภาพ ตัวกระตุ้นการบินและอวกาศ อุปกรณ์เซมิคอนดักเตอร์ เครื่องใช้ไฟฟ้า ไมโครมอเตอร์ เครื่องมือทันตกรรมและศัลยกรรม ในอุปกรณ์ทางการแพทย์ ตลับลูกปืนขนาดเล็กรองรับการเจาะผ่าตัด ด้ามจับทันตกรรม และกลไกปั๊มแช่ ซึ่งต้องใช้ทั้งความแม่นยำของมิติและวัสดุที่เข้ากันได้ทางชีวภาพในเวลาเดียวกัน ในด้านวิทยาการหุ่นยนต์ ระยะเฟืองขับฮาร์มอนิกและโมดูลข้อต่ออาศัยคู่ตลับลูกปืนสัมผัสเชิงมุมเพื่อขจัดระยะฟันเฟืองในขณะที่ทำให้ตัวเรือนข้อต่อมีขนาดกะทัดรัด ในด้านทัศนศาสตร์และการถ่ายภาพ ตลับลูกปืนขนาดเล็กขับเคลื่อนกลไกการโฟกัสของเลนส์และกระจกสแกน ซึ่งแม้แต่ความเบี่ยงเบนเพียงไม่กี่ไมครอนก็สามารถลดความคมชัดของภาพได้อย่างเห็นได้ชัด อุปกรณ์ขนถ่ายสารกึ่งตัวนำใช้ตลับลูกปืนขนาดเล็กแบบไฮบริดเซรามิก เนื่องจากตลับลูกปืนเหล็กมาตรฐานจะทำให้เกิดการปนเปื้อนของอนุภาคในกระบวนการห้องปลอดเชื้อ แอคทูเอเตอร์ด้านการบินและอวกาศใช้แบริ่งขนาดเล็กภายในกลไกการขับเคลื่อนแผ่นพับและแผ่นระแนง พื้นผิวควบคุมการบิน และชุดอุปกรณ์กันสั่นของกล้องที่ติดตั้งบนโดรนและดาวเทียม ซึ่งข้อกำหนดรวมกันสำหรับการทำงานที่มีน้ำหนักเบา ช่วงอุณหภูมิที่กว้าง และอายุการใช้งานที่ไม่ต้องดูแลเป็นเวลานาน ทำให้การเลือกใช้วัสดุแคบลงเหลือเพียงวงแหวนสเตนเลสเกรดสูงหรือโลหะผสมไทเทเนียม ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคใช้ตลับลูกปืนขนาดเล็กภายในโมดูลโฟกัสอัตโนมัติของกล้อง แกนหมุนของฮาร์ดดิสก์ไดรฟ์ และพัดลมระบายความร้อนขนาดเล็ก การใช้งานที่แรงกดดันด้านต้นทุนต่อหน่วยสูง แต่ยังคงต้องมีความแม่นยำในการทำงานขั้นต่ำเพื่อหลีกเลี่ยงเสียงรบกวนหรือการสั่นสะเทือนในอุปกรณ์พกพาหรือเดสก์ท็อป ปัจจัยต้นทุนและต้นทุนรวมในการเป็นเจ้าของ เหตุใดราคาต่อหน่วยต่ำสุดจึงไม่ค่อยสร้างต้นทุนรวมต่ำที่สุด ราคาต่อหน่วยสำหรับตลับลูกปืนขนาดเล็กจะขึ้นอยู่กับเกรดความทนทาน วัสดุ และปริมาณการผลิตเป็นหลัก การเปลี่ยนจากตลับลูกปืนเหล็กโครเมียมเกรดมาตรฐานไปเป็นสเตนเลสหรือเซรามิกไฮบริดที่เทียบเท่ากัน สามารถเพิ่มราคาต่อหน่วยได้กว้างขึ้น และการเปลี่ยนจากเกรดความทนทานปานกลางไปเป็นตลับลูกปืนเกรดเครื่องมือจะเพิ่มการเพิ่มขึ้นอีกเนื่องจากการเจียร การคัดแยก และขั้นตอนการตรวจสอบเพิ่มเติมที่จำเป็น อย่างไรก็ตาม ราคาต่อหน่วยเป็นเพียงองค์ประกอบหนึ่งของต้นทุนทั้งหมดในบริบทการผลิตที่มีความแม่นยำ ตัวขับเคลื่อนต้นทุนที่ใหญ่กว่ามักจะอยู่ปลายน้ำ ตลับลูกปืนที่ระบุต่ำกว่าเกรดความแม่นยำที่ต้องการอาจทำให้ส่วนประกอบย่อยทั้งหมดล้มเหลวในการสอบเทียบขั้นสุดท้าย ทำให้เกิดต้นทุนการทำงานซ้ำซึ่งเกินกว่าการประหยัดตัวตลับลูกปืนเองอย่างมาก ในการผลิตอุปกรณ์ทางการแพทย์ ความไม่สอดคล้องที่เกี่ยวข้องกับตลับลูกปืนเดี่ยวที่ถูกค้นพบในช่วงปลายการผลิตสามารถกระตุ้นให้เกิดการตรวจสอบคุณภาพทั้งชุดได้ ด้วยเหตุผลนี้ ผู้ผลิตที่มีความแม่นยำโดยทั่วไปจึงถือว่าการเลือกตลับลูกปืนขนาดเล็กเป็นการตัดสินใจด้านความน่าเชื่อถือเป็นอันดับแรกและเป็นการตัดสินใจซื้อเป็นอันดับสอง และหลายรายคงรายชื่อซัพพลายเออร์ที่ได้รับอนุมัติไว้โดยเฉพาะเพื่อหลีกเลี่ยงความแปรปรวนระหว่างชิ้นส่วนที่เทียบเท่ากันในนามจากแหล่งที่มาที่แตกต่างกัน ต้นทุนการเป็นเจ้าของทั้งหมดยังขึ้นอยู่กับช่วงเวลาการบริการด้วย ตลับลูกปืนขนาดเล็กแบบปิดผนึกถาวรพร้อมสารหล่อลื่นที่มีอายุการใช้งานยาวนานอาจมีราคาสูงกว่าตลับลูกปืนแบบเปิดที่ต้องมีการหล่อลื่นซ้ำเป็นระยะ แต่หากไม่สามารถเข้าถึงส่วนประกอบได้หลังจากการประกอบขั้นสุดท้าย ตามปกติในอุปกรณ์ทางการแพทย์แบบปิดผนึกหรืออุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคแบบปิดผนึก ตลับลูกปืนแบบปิดผนึกเป็นทางเลือกเดียวที่หลีกเลี่ยงวงจรการถอดแยกชิ้นส่วนที่มีค่าใช้จ่ายสูงในภายหลังตลอดอายุการใช้งาน เกณฑ์การคัดเลือกสำหรับวิศวกร รายการตรวจสอบที่เป็นประโยชน์สำหรับการระบุตลับลูกปืนขนาดเล็กที่เหมาะสม ทิศทางการโหลดก่อน ยืนยันว่าการใช้งานนั้นใช้โหลดในแนวรัศมีล้วนๆ โหลดในแนวรัศมีและแนวแกนรวม หรือโหลดโมเมนต์ เนื่องจากการตัดสินใจนี้เพียงอย่างเดียวจะขจัดรูปทรงที่ไม่เหมาะสมส่วนใหญ่ก่อนที่จะพิจารณาปัจจัยอื่นใด ปัจจัยการคัดเลือก คำถามที่ต้องตอบ ทำไมมันถึงสำคัญ คะแนนความเร็ว รอบการทำงานสูงสุดคือเท่าใด วัสดุกรงและประเภทสารหล่อลื่นทั้งคู่กำหนดเพดานความเร็วอย่างหนัก สิ่งแวดล้อม มีความชื้น การสัมผัสสารเคมี หรือสุญญากาศ กำหนดประเภทของซีลและต้องการสแตนเลสหรือเซรามิก เกรดความแม่นยำ ชุดประกอบสามารถทนการส่ายได้เท่าไร ตั้งค่าคลาส ABEC หรือ ISO และต้นทุนต่อหน่วยพื้นฐาน ซองอวกาศ ขนาดรู เส้นผ่านศูนย์กลางภายนอก และความกว้างเท่าใดจึงจะพอดี การเปลี่ยนแปลงความกว้างเล็กน้อยสามารถเปลี่ยนความสามารถในการรับน้ำหนักได้อย่างมาก ชีวิตที่คาดหวัง ต้องใช้เวลาทำการกี่ชั่วโมงก่อนเข้ารับบริการ ขับเคลื่อนการเลือกใช้สารหล่อลื่นและดูว่าการหล่อลื่นซ้ำเป็นไปได้หรือไม่ ข้อมูลแนวโน้มตลาดและการเติบโตของ ความต้องการตัวขับเคลื่อนในการปรับเปลี่ยนห่วงโซ่อุปทานตลับลูกปืนขนาดเล็ก ความต้องการตลับลูกปืนขนาดเล็กติดตามอย่างใกล้ชิดกับการเติบโตของอุปกรณ์ทางการแพทย์ที่มีการบุกรุกน้อยที่สุด หุ่นยนต์ร่วมปฏิบัติงาน และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดกะทัดรัด การวิเคราะห์อุตสาหกรรมที่ครอบคลุมส่วนตลับลูกปืนขนาดเล็กและขนาดเล็กชี้ให้เห็นอย่างต่อเนื่องถึงอัตราการเติบโตต่อปีแบบทบต้นด้วยตัวเลขหลักเดียวกลางจนถึงทศวรรษปัจจุบัน โดยตลาดปลายทางด้านการแพทย์และหุ่นยนต์เติบโตเร็วกว่าค่าเฉลี่ยของเซ็กเมนต์ เนื่องจากทั้งสองสาขายังคงลดขนาดพื้นที่ของอุปกรณ์ในขณะที่เพิ่มความต้องการด้านประสิทธิภาพในเวลาเดียวกัน แนวโน้มที่สองคือการเปลี่ยนแปลงอย่างค่อยเป็นค่อยไปไปสู่การสร้างเซรามิกไฮบริดในตลับลูกปืนขนาดเล็กสำหรับอุปกรณ์การผลิตเซมิคอนดักเตอร์และอุปกรณ์อิเล็กทรอนิกส์ โดยได้รับแรงหนุนจากความจำเป็นในการกำจัดการสร้างอนุภาคโลหะและลดการนำไฟฟ้าผ่านตลับลูกปืน แนวโน้มที่สามคือการใช้ระบบหล่อลื่นแบบเคลือบล่วงหน้าที่ไม่ต้องบำรุงรักษาเพิ่มมากขึ้น เนื่องจากการใช้งานตลับลูกปืนขนาดเล็กจำนวนมากจะถูกปิดผนึกอย่างถาวรและไม่สามารถหล่อลื่นซ้ำได้เมื่อติดตั้งแล้ว รูปแบบอุปทานในภูมิภาคก็เปลี่ยนไปเช่นกัน ส่วนแบ่งสำคัญของการผลิตตลับลูกปืนขนาดเล็กทั่วโลกยังคงกระจุกตัวอยู่ในผู้ผลิตจำนวนไม่มากในญี่ปุ่น เยอรมนี สวิตเซอร์แลนด์ และสหรัฐอเมริกา โดยเฉพาะอย่างยิ่งในระดับความแม่นยำสูงสุดที่โครงสร้างพื้นฐานการควบคุมกระบวนการและการตรวจสอบเป็นอุปสรรคสำคัญในการเข้าสู่ตลาด ในเวลาเดียวกัน ผู้ผลิตในภูมิภาคอื่นๆ ได้ขยายกำลังการผลิตตลับลูกปืนขนาดเล็กเกรดความคลาดเคลื่อนปานกลางโดยมุ่งเป้าไปที่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและระบบอัตโนมัติทางอุตสาหกรรมทั่วไป ซึ่งความสามารถในการแข่งขันด้านต้นทุนมีความสำคัญมากกว่าความแม่นยำของเกรดเครื่องมือ ผู้ซื้อที่จัดหาตลับลูกปืนขนาดเล็กสำหรับการใช้งานทางการแพทย์หรือการบินและอวกาศมักจะระบุผู้ผลิตที่มีความแม่นยำซึ่งเป็นที่ยอมรับ โดยไม่คำนึงถึงความแตกต่างของต้นทุนต่อหน่วย เนื่องจากคุณสมบัติของซัพพลายเออร์และข้อกำหนดในการตรวจสอบย้อนกลับในอุตสาหกรรมเหล่านั้นจำกัดแหล่งรวมที่ยอมรับได้ คำถามทางวิศวกรรมที่พบบ่อย คำตอบสั้นๆ สำหรับคำถามที่ทีมออกแบบถามบ่อยที่สุด คำถาม คำตอบสั้น ๆ สามารถหล่อลื่นตลับลูกปืนขนาดเล็กหลังการติดตั้งได้หรือไม่ ประเภทเปิดและป้องกันโดยทั่วไปสามารถเป็นได้ ตลับลูกปืนขนาดเล็กที่ปิดผนึกสนิทมักจะไม่สามารถถอดชิ้นส่วนได้ ดังนั้นจึงถือเป็นส่วนประกอบที่ปิดผนึกตลอดชีวิต เกรด ABEC หรือ ISO ที่สูงขึ้นจะทำให้อายุการใช้งานยาวนานขึ้นเสมอไป ไม่ใช่โดยตรง. เกรดความแม่นยำควบคุมความแม่นยำในการทำงาน ในขณะที่อายุการใช้งานความล้าจะถูกควบคุมโดยโหลด ความเร็ว การหล่อลื่น และความสะอาดของวัสดุ ตลับลูกปืนขนาดเล็กแบบเซรามิกไฮบริดใช้ทดแทนตลับลูกปืนเหล็กโดยตรงหรือไม่ ในหลายกรณีใช่ แต่ควรตรวจสอบความเข้ากันได้ของตัวเรือน พรีโหลด และความเข้ากันได้ของสารหล่อลื่นก่อนเปลี่ยน เนื่องจากลูกบอลเซรามิกมีพฤติกรรมแตกต่างออกไปภายใต้น้ำหนักบรรทุก สิ่งที่ทำให้เกิดความล้มเหลวก่อนเวลาอันควรมักเกิดขึ้นกับตลับลูกปืนขนาดเล็ก การปนเปื้อนและแรงในการติดตั้งที่ไม่เหมาะสมเป็นสาเหตุหลักสองประการที่พบบ่อยที่สุดที่รายงานในการวิเคราะห์ความล้มเหลวในการผลิตที่มีความแม่นยำ ข้อควรพิจารณาเกี่ยวกับการบำรุงรักษาและอายุการใช้งาน ปัจจัยเชิงปฏิบัติที่กำหนดว่าตลับลูกปืนขนาดเล็กจะอยู่ได้นานแค่ไหน การควบคุมการปนเปื้อน มีความสำคัญมากกว่าในขนาดเล็ก เนื่องจากอนุภาคที่ไม่มีนัยสำคัญในตลับลูกปืนขนาดใหญ่สามารถเทียบเคียงกับขนาดได้กับความหนาของฟิล์มร่องน้ำในตลับลูกปืนขนาดเล็ก น้ำมันหล่อลื่น migration อาจเกิดขึ้นเมื่อเวลาผ่านไปในตลับลูกปืนขนาดเล็กแบบปิดผนึก ดังนั้นจึงแนะนำให้ใช้สูตรจาระบีที่มีอัตราการตกเลือดต่ำสำหรับการใช้งานระยะยาว การจัดการระหว่างการติดตั้ง ควรหลีกเลี่ยงการออกแรงผ่านชิ้นส่วนที่กลิ้ง เนื่องจากวงแหวนแบริ่งขนาดเล็กสามารถทำเครื่องหมายอย่างถาวรได้ด้วยการกดที่ไม่สม่ำเสมอ การขยายตัวทางความร้อนไม่ตรงกัน ควรตรวจสอบระหว่างตลับลูกปืนและตัวเรือนเมื่อชุดประกอบทำงานในช่วงอุณหภูมิที่กว้าง เนื่องจากขนาดพอดีที่ถูกต้องที่อุณหภูมิห้องอาจแน่นเกินไปหรือหลวมเกินไปที่อุณหภูมิใช้งาน การตรวจสอบการสั่นสะเทือน ในแอสเซมบลีที่มีมูลค่าสูงกว่าสามารถตรวจจับความล้าของรางน้ำตั้งแต่เนิ่นๆ ก่อนที่ความล้มเหลวจะแพร่กระจายไปยังส่วนประกอบโดยรอบ ประเด็นสำคัญ ตลับลูกปืนขนาดเล็กไม่เพียงแต่ลดขนาดของตลับลูกปืนอุตสาหกรรมขนาดใหญ่เท่านั้น การออกแบบ การเลือกใช้วัสดุ และการควบคุมความคลาดเคลื่อนเป็นไปตามตรรกะของการผลิตเครื่องมือที่มีความแม่นยำ โดยที่ความแม่นยำระดับไมครอนถือเป็นความคาดหวังพื้นฐานมากกว่าการอัพเกรด คำจำกัดความของขนาด: เส้นผ่านศูนย์กลางภายนอกโดยทั่วไปจะต่ำกว่า 30 มิลลิเมตร โดยที่ตลับลูกปืนเกรดเครื่องมือจะมีขนาดต่ำกว่า 3 มิลลิเมตร ตัวขับเคลื่อนประสิทธิภาพ: รูปทรงของร่องน้ำ เกรดองค์ประกอบลูกกลิ้ง วัสดุกรง และการเก็บรักษาสารหล่อลื่น ควบคุมประสิทธิภาพในโลกแห่งความเป็นจริงมากกว่าหมายเลขข้อมูลจำเพาะใดๆ วัสดุ choice: เหล็กโครเมียมสำหรับการใช้งานทั่วไป สแตนเลสสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน และเซรามิกไฮบริดสำหรับกระบวนการที่ไวต่อความเร็วสูงหรือมีการปนเปื้อน เกรดความอดทน: คลาส ABEC และ ISO ควรจับคู่กับงบประมาณการหนีศูนย์จริงของชุดประกอบ โดยไม่ได้เลือกไว้ตามค่าเริ่มต้นที่เกรดสูงสุดที่มีอยู่ แนวโน้มการเติบโต: อุปกรณ์ทางการแพทย์ หุ่นยนต์ และอุปกรณ์เซมิคอนดักเตอร์ยังคงผลักดันความต้องการโซลูชันตลับลูกปืนที่มีความแม่นยำสูงและมีขนาดเล็กลง บทเรียนที่ครอบคลุมสำหรับวิศวกรและผู้ซื้อก็คือ ควรระบุตลับลูกปืนขนาดเล็กโดยใช้ความแม่นยำเดียวกันกับส่วนประกอบเครื่องมือความแม่นยำอื่นๆ การถือว่ามันเป็นสินค้าโภคภัณฑ์ที่เลือกจากแค็ตตาล็อกตามขนาดรูเจาะเพียงอย่างเดียวเป็นสาเหตุที่พบบ่อยที่สุดของปัญหาความน่าเชื่อถือดาวน์สตรีมในชุดประกอบที่มีความแม่นยำขนาดกะทัดรัด การปฏิบัติต่อมันเป็นส่วนประกอบที่ได้รับการออกแบบ โดยมีเกรดความทนทาน วัสดุ และการหล่อลื่นที่เลือกโดยเจตนากับข้อกำหนดในการใช้งานจริง คือสิ่งที่ช่วยให้ชิ้นส่วนที่มีขนาดเล็กกว่าเหรียญสามารถกำหนดประสิทธิภาพของผลิตภัณฑ์ที่ผลิตอย่างแม่นยำทั้งหมดได้อย่างน่าเชื่อถือ .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

คำตอบโดยตรง: หน้าแปลนช่วยแก้ปัญหาการวางตำแหน่งตามแนวแกนและทำให้การติดตั้งง่ายขึ้นโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม A แบริ่งหน้าแปลน เป็นตลับลูกปืนเม็ดกลมหรือลูกกลิ้งมาตรฐานที่มีปลอกสวมในตัว (หน้าแปลน) ยื่นออกมาจากวงแหวนรอบนอก งานหลักของหน้าแปลนคือการค้นหาตลับลูกปืนในแนวแกนภายในรูตัวเรือน เพื่อป้องกันไม่ให้เลื่อนผ่านหรือเคลื่อนไปตามเพลาระหว่างการทำงาน - ปัญหาที่ตลับลูกปืนมาตรฐานที่ไม่มีหน้าแปลนต้องแก้ไขโดยใช้แหวนยึด ขั้นบันไดที่กลึงเข้าไปในตัวเรือน หรือใช้สเปเซอร์และน็อตล็อค ในทางปฏิบัติ หมายความว่าตลับลูกปืนแบบแปลนจะช่วยลดจำนวนส่วนประกอบที่จำเป็นในการประกอบ ลดความซับซ้อนของข้อกำหนดในการตัดเฉือนสำหรับตัวเรือน และทำให้การจัดตำแหน่งสามารถทำซ้ำได้มากขึ้นตลอดขั้นตอนการผลิต ในการใช้งาน เช่น ลูกกลิ้งสายพานลำเลียง กลไกของเครื่องพิมพ์ และตัวเรือนมอเตอร์ขนาดเล็ก การเปลี่ยนจากตลับลูกปืนมาตรฐานบวกกับชุดยึดเป็นตลับลูกปืนหน้าแปลนเดี่ยว ลดจำนวนชิ้นส่วนในส่วนนั้นของชุดประกอบลง 2–4 ส่วนประกอบ . ส่วนที่เหลือของบทความนี้จะแจกแจงรายละเอียดอย่างชัดเจนว่าปัญหาใดบ้างที่กล่าวถึงการออกแบบหน้าแปลน ข้อบกพร่องตรงไหน และวิธีการตัดสินใจระหว่างตลับลูกปืนแบบหน้าแปลนและตลับลูกปืนมาตรฐานสำหรับการใช้งานเฉพาะ ปัญหาที่ 1: การวางตำแหน่งตามแนวแกนโดยไม่มีฮาร์ดแวร์เพิ่มเติม การออกแบบหน้าแปลนปัญหาเร่งด่วนที่สุดแก้ไขได้คือการรักษาแบริ่งให้อยู่ในตำแหน่งแกนคงที่สัมพันธ์กับตัวเรือน โดยไม่ต้องอาศัยส่วนประกอบยึดที่แยกจากกัน ตลับลูกปืนมาตรฐานจัดการกับปัญหานี้อย่างไร ด้วยตลับลูกปืนมาตรฐาน (ไม่มีหน้าแปลน) วงแหวนรอบนอกจะเป็นทรงกระบอกธรรมดา ซึ่งหมายความว่าไม่มีอะไรจะหยุดการเลื่อนไปตามแกนของรูภายใต้แรงสั่นสะเทือนหรือแรงผลักโดยเนื้อแท้ โดยทั่วไปแล้ว นักออกแบบจะจัดการกับเรื่องนี้โดยใช้ไหล่กลึงในตัวเครื่องด้านหนึ่งและแหวนล็อค แหวนล็อก หรือฝาปิดอีกด้านหนึ่ง แต่ละโซลูชันเหล่านี้ต้องการความแม่นยำในการตัดเฉือนเพิ่มเติมและขั้นตอนการประกอบ วิธีที่หน้าแปลนแก้ไขได้โดยตรง ปลอกสวมของตลับลูกปืนแบบหน้าแปลนจะแนบชิดกับด้านหน้าของรูตัวเรือน โดยทำหน้าที่เป็นตัวหยุดเอง ซึ่งหมายความว่าตัวเรือนต้องการเพียงรูตรงที่ไม่มีบ่าแทนที่จะเป็นแบบขั้นบันได — การดำเนินการตัดเฉือนที่เรียบง่ายกว่าและถูกกว่าอย่างเห็นได้ชัด โดยเฉพาะอย่างยิ่งในตัวเครื่องที่มีผนังบาง เช่น ขายึดโลหะแผ่นหรือส่วนประกอบพลาสติกที่ฉีดขึ้นรูป ซึ่งการตัดเฉือนบ่าภายในที่แม่นยำนั้นเป็นเรื่องยากหรือเป็นไปไม่ได้ ปัญหาที่ 2: การติดตั้งในวัสดุตัวเรือนที่บางหรืออ่อน ตลับลูกปืนมาตรฐานอาศัยความหนาของผนังตัวเรือนและความแข็งแกร่งของวัสดุจำนวนหนึ่งเพื่อรักษาการกดให้พอดี หน้าแปลนกล่าวถึงกรณีที่สมมติฐานนี้พังทลายลง เหตุใดตัวเรือนแบบบางจึงเป็นปัญหาสำหรับตลับลูกปืนมาตรฐาน ในการใช้งานที่ใช้ตัวเรือนโลหะแผ่นบาง พลาสติก หรืออะลูมิเนียม ซึ่งพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องใช้ไฟฟ้าขนาดเล็ก และเครื่องจักรขนาดเบา ตลับลูกปืนมาตรฐานอาศัยการรบกวนที่พอดีระหว่างวงแหวนรอบนอกและรู หากผนังตัวเรือนบางเกินไปหรือวัสดุอ่อนเกินไป ความพอดีนี้อาจหลวมเมื่อเวลาผ่านไปเนื่องจากการสั่นสะเทือน การหมุนเวียนของความร้อน หรือรอบการโหลดซ้ำๆ ส่งผลให้ตลับลูกปืนทำงานออกจากตำแหน่งได้ วิธีชดเชยหน้าแปลน เนื่องจากหน้าแปลนวางชิดกับใบหน้าตัวเรือนโดยตรง (มักยึดด้วยสกรูยึดผ่านรูหน้าแปลน ในกรณีของชุดตัวเรือนแบบหน้าแปลน) จึงไม่อาศัยการรบกวนที่เหมาะสมเพียงอย่างเดียวเพื่อให้คงอยู่กับที่ ทำให้ตลับลูกปืนแบบมีหน้าแปลนเหมาะสมอย่างยิ่งกับ ตัวเรือนพลาสติกและขายึดโลหะแผ่นประทับตรา โดยที่ตลับลูกปืนแบบสวมอัดมาตรฐานอาจคลายตัวภายในอายุการใช้งานที่ค่อนข้างสั้น ปัญหาที่ 3: ลดความซับซ้อนในการประกอบและลดจำนวนชิ้นส่วน นอกเหนือจากฟังก์ชันทางกลแล้ว การออกแบบหน้าแปลนยังส่งผลโดยตรงต่อประสิทธิภาพการผลิตและแรงงานประกอบอีกด้วย ส่วนประกอบน้อยลงในการจัดหาและสต็อก ชุดประกอบแบริ่งมาตรฐานที่ต้องการการยึดตามแนวแกนอาจจำเป็นต้องมีแหวนยึด ร่องที่เข้ากันซึ่งกลึงเข้ากับเพลาหรือรู และอาจเป็นไปได้ด้วยตัวเว้นระยะ ซึ่งแต่ละชิ้นจะมีหมายเลขชิ้นส่วนแยกต่างหากสำหรับการจัดหา ตรวจสอบ และสต็อก ตลับลูกปืนแบบหน้าแปลนจะรวมสิ่งนี้ให้เป็นส่วนประกอบเดียว ซึ่ง ลดความซับซ้อนของรายการวัสดุ และลดความเสี่ยงที่จะเกิดข้อผิดพลาดในการประกอบจากฮาร์ดแวร์ที่สูญหายหรือไม่ตรงกัน ปริมาณงานสายการประกอบที่เร็วขึ้น ในการผลิตปริมาณมาก ทุกขั้นตอนการยึดเพิ่มเติมจะเพิ่มเวลารอบการทำงาน การเปลี่ยนการติดตั้งแหวนยึดแบบหลายขั้นด้วยการใส่เพียงครั้งเดียว (หรือการใส่พร้อมสกรูสองสามตัว) สามารถช่วยประหยัดเวลาที่วัดได้ในแต่ละรอบการประกอบ ซึ่งเป็นความแตกต่างที่เกิดขึ้นอย่างมีนัยสำคัญตลอดขั้นตอนการผลิตในหน่วยนับหมื่นหรือหลายแสนหน่วย ปัญหาที่ 4: การรักษาการจัดตำแหน่งในระบบหลายแบริ่ง ระบบที่มีแบริ่งหลายลูกรองรับเพลาเดี่ยว ซึ่งพบได้ทั่วไปในระบบสายพานลำเลียง ลูกกลิ้งเครื่องพิมพ์ และชุดประกอบการเคลื่อนที่เชิงเส้น เผชิญกับความท้าทายในการจัดตำแหน่งโดยเฉพาะซึ่งการออกแบบหน้าแปลนช่วยแก้ไข ปัญหาการจัดแนวในการรองรับหลายจุด เมื่อเพลาได้รับการรองรับที่จุดสองจุดขึ้นไป ความแปรปรวนเล็กน้อยในการวางตำแหน่งตามแนวแกนในแต่ละตำแหน่งของตลับลูกปืนก็อาจทำให้เกิดการวางแนวที่ไม่ตรง ส่งผลให้เกิดการกระจายน้ำหนักที่ไม่สม่ำเสมอและการสึกหรอก่อนเวลาอันควร ตลับลูกปืนมาตรฐานขึ้นอยู่กับความแม่นยำในการตัดเฉือนตัวเรือนทั้งหมด เพื่อรักษาตำแหน่งแกนที่สม่ำเสมอตลอดจุดยึดหลายจุด หน้าแปลนปรับปรุงความสามารถในการทำซ้ำได้อย่างไร เนื่องจากหน้าหน้าแปลนให้พื้นผิวอ้างอิงที่สม่ำเสมอและกำหนดตำแหน่งได้เอง ตลับลูกปืนแบบหน้าแปลน ปรับปรุงความสามารถในการทำซ้ำตำแหน่งในจุดยึดหลายจุด โดยไม่จำเป็นต้องเจาะตัวเรือนแต่ละรูให้มีพิกัดความเผื่อที่แน่นเท่ากันกับที่จำเป็นสำหรับการออกแบบแบบมีบ่า นี่เป็นเหตุผลสำคัญที่หน่วยหน้าแปลนพบได้ทั่วไปในระบบสายพานลำเลียงแบบโมดูลาร์ โดยมีการติดตั้งชุดตลับลูกปืนที่เหมือนกันในหลายสถานีตลอดแนว ในกรณีที่การออกแบบหน้าแปลนไม่ได้ช่วยอะไร (และอาจเป็นข้อเสียเปรียบได้) ตลับลูกปืนแบบหน้าแปลนไม่ใช่การอัพเกรดแบบสากลเหนือตลับลูกปืนมาตรฐาน การทำความเข้าใจข้อจำกัดของพวกเขามีความสำคัญพอๆ กับการทำความเข้าใจคุณประโยชน์ของพวกเขา เพิ่มรัศมีรอยเท้า หน้าแปลนจะเพิ่มวัสดุเกินเส้นผ่านศูนย์กลางวงแหวนรอบนอก ซึ่งหมายความว่าตลับลูกปืนแบบหน้าแปลนใช้พื้นที่ในแนวรัศมีมากกว่าตลับลูกปืนมาตรฐานที่เทียบเท่ากัน ในการใช้งานที่พื้นที่มีจำกัด — อุปกรณ์ขนาดเล็ก ขบวนเกียร์ขนาดกะทัดรัด หรือชุดประกอบที่ซ้อนกัน — รอยเท้าที่เพิ่มขึ้นนี้ สามารถแยกแยะการออกแบบหน้าแปลนได้ทั้งหมด แม้ว่าผลประโยชน์ของการกำหนดตำแหน่งตามแนวแกนจะเป็นประโยชน์ก็ตาม ลดความสามารถในการรับน้ำหนักที่ส่วนต่อประสานหน้าแปลน ขึ้นอยู่กับความหนาและวัสดุของหน้าแปลน หน้าแปลนเองมีความทนทานต่อการรับน้ำหนักต่ำกว่าโครงสร้างลูกปืนหลัก ในการใช้งานที่มีแรงขับสูง การพึ่งพาหน้าแปลนเพียงอย่างเดียวในการดูดซับแรงตามแนวแกนที่หนักซ้ำแล้วซ้ำอีกสามารถนำไปสู่การเสียรูปของหน้าแปลนหรือการแตกร้าวเมื่อเวลาผ่านไป ซึ่งหมายความว่าตลับลูกปืนแบบหน้าแปลนเหมาะที่สุดสำหรับการวางตำแหน่งและการรักษาแรงขับในระดับเบาถึงปานกลาง ไม่สามารถใช้แทนแบริ่งแรงขับเฉพาะในสถานการณ์ที่มีน้ำหนักมาก ต้นทุนต่อหน่วยที่สูงขึ้น โดยทั่วไปแล้วตลับลูกปืนแบบหน้าแปลนจะมีราคา อีก 10–25% กว่าตลับลูกปืนมาตรฐานเทียบเท่าที่มีขนาดและเกรดเท่ากัน เนื่องจากมีวัสดุเพิ่มเติมและการตัดเฉือนที่เกี่ยวข้องกับการสร้างหน้าแปลน สำหรับการใช้งานที่การยึดแกนสามารถทำได้ในราคาถูกผ่านการออกแบบตัวเรือน (เช่น ตัวเรือนโลหะหล่อซึ่งมีบ่าที่ประกอบได้ง่าย) ตลับลูกปืนมาตรฐานที่จับคู่กับคุณสมบัติการยึดแบบธรรมดาอาจเป็นทางเลือกที่ประหยัดกว่า ตลับลูกปืนแบบหน้าแปลนและแบบมาตรฐาน: การเปรียบเทียบแบบเคียงข้างกัน ตารางด้านล่างสรุปข้อดีข้อเสียหลักที่กล่าวถึงข้างต้น เพื่อช่วยชี้แจงว่าตัวเลือกใดที่เหมาะกับสถานการณ์การออกแบบที่กำหนดมากกว่า การเปรียบเทียบตลับลูกปืนแบบหน้าแปลนและตลับลูกปืนมาตรฐานตามปัจจัยการออกแบบที่สำคัญ ปัจจัย แบริ่งหน้าแปลน แบริ่งมาตรฐาน การวางตำแหน่งตามแนวแกน ค้นหาตำแหน่งได้เองผ่านหน้าแปลน ต้องมีไหล่ แหวนล็อค หรือตัวเว้นระยะ ความซับซ้อนของการตัดเฉือนตัวเรือน ล่าง (เจาะตรง) สูงกว่า (มักต้องใช้การเจาะไหล่) ความเหมาะสมกับตัวเรือนแบบบาง/อ่อน ใส่ได้พอดี อ่อนแอกว่าอาศัยการรบกวนที่เหมาะสมเท่านั้น ต้องการพื้นที่รัศมี ใหญ่กว่า (หน้าแปลนเพิ่มเส้นผ่านศูนย์กลาง) เล็กลงกะทัดรัดยิ่งขึ้น ความสามารถในการรับน้ำหนักบรรทุกหนัก ปานกลาง (หน้าแปลนมีขีดจำกัด) ขึ้นอยู่กับการออกแบบตลับลูกปืนกันรุนแบบจับคู่ ต้นทุนต่อหน่วย สูงขึ้น 10–25% พื้นฐาน ประเภทหน้าแปลนทั่วไปและสิ่งที่ออกแบบมาเพื่อแก้ไข แบริ่งหน้าแปลนไม่เหมือนกันทั้งหมด - การกำหนดค่าหน้าแปลนที่แตกต่างกันช่วยแก้ปัญหาการติดตั้งที่แตกต่างกันเล็กน้อย หน้าแปลนเต็ม หน้าแปลนแบบเต็มจะขยายออกไปรอบๆ เส้นรอบวงของตลับลูกปืนอย่างสมบูรณ์ ทำให้มีพื้นผิวยึดตามแนวแกนสูงสุด ประเภทนี้พบได้ทั่วไปในการใช้งานที่มีการสั่นสะเทือนอย่างต่อเนื่อง เช่น ล้อสเก็ตบอร์ดและลูกกลิ้งสายพานลำเลียงขนาดเล็ก ซึ่งมีประโยชน์ในการสัมผัสกับพื้นผิวตัวเรือนอย่างสม่ำเสมอและทั่วถึง หน้าแปลน Slotted (หัก) หน้าแปลนแบบ slotted มีช่องว่างหรือรอยบากเล็กๆ ที่ถูกตัดเข้าไปในวงแหวนหน้าแปลน บ่อยครั้งเพื่อให้กาวหรือสารยึดเกาะเพิ่มเติมเกาะติดผ่านหน้าแปลนเข้ากับตัวเรือน รูปแบบนี้ใช้เมื่อการประกอบแบบกลไกเพียงอย่างเดียวไม่ถือว่าเชื่อถือได้อย่างสมบูรณ์ เช่น ในอุปกรณ์อุตสาหกรรมที่มีการสั่นสะเทือนสูงบางชนิด หน่วยที่อยู่อาศัยหน้าแปลน แทนที่จะใช้หน้าแปลนบนตัวตลับลูกปืน การออกแบบบางอย่างใช้บล็อกพิลโลว์หรือชุดหน้าแปลนที่แยกจากกันซึ่งมีส่วนแทรกตลับลูกปืนมาตรฐาน โดยทั่วไปจะมีรูยึดสำหรับยึดเข้ากับโครงหรือผนังโดยตรง เพื่อแก้ไขปัญหาอื่น: ขจัดความจำเป็นในการเจาะรูด้วยเครื่องจักรโดยสิ้นเชิง ซึ่งเป็นเรื่องปกติในอุปกรณ์การเกษตรและอุปกรณ์ขนถ่ายวัสดุที่การติดตั้งบนพื้นผิวมีประโยชน์มากกว่าการติดตั้งแบบเจาะ กรอบการตัดสินใจ: เมื่อใดจึงควรเลือกหน้าแปลนมากกว่ามาตรฐาน เมื่อนำปัจจัยข้างต้นมารวมกัน กรอบงานต่อไปนี้จะช่วยพิจารณาว่าตลับลูกปืนประเภทใดที่เหมาะกับสถานการณ์การออกแบบเฉพาะเจาะจงมากกว่า เลือกแบริ่งหน้าแปลนเมื่อใด : ตัวเครื่องเป็นผนังบาง เป็นพลาสติก หรือใช้บ่าตัดเฉือนได้ยาก เมื่อการวางตำแหน่งตามแนวแกนจำเป็นต้องทำซ้ำผ่านจุดยึดหลายจุด หรือเมื่อการลดจำนวนชิ้นส่วนและเวลาในการประกอบเป็นสิ่งสำคัญ เลือกตลับลูกปืนมาตรฐานเมื่อใด : พื้นที่ในแนวรัศมีถูกจำกัดอย่างแน่นหนา ตัวเรือนสามารถกลึงได้อย่างง่ายดายและแม่นยำด้วยบ่า หรือการใช้งานที่เกี่ยวข้องกับแรงขับที่หนักและต่อเนื่องซึ่งได้รับการจัดการที่ดีกว่าโดยการจัดเรียงแบริ่งแรงขับโดยเฉพาะ พิจารณาหน่วยที่อยู่อาศัยแบบมีหน้าแปลน เมื่อการติดตั้งบนพื้นผิวกับโครงหรือผนังมีประโยชน์มากกว่าการติดตั้งภายในรู เช่น ในอุปกรณ์ทางการเกษตรหรือสายพานลำเลียง สรุปสุดท้าย การออกแบบหน้าแปลนช่วยแก้ปัญหาเฉพาะเจาะจงและกำหนดไว้อย่างดี: การวางตำแหน่งตามแนวแกนโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม การติดตั้งที่เชื่อถือได้ในวัสดุตัวเรือนที่บางหรืออ่อน ลดจำนวนชิ้นส่วนและความซับซ้อนในการประกอบ และการปรับปรุงความสามารถในการทำซ้ำการจัดตำแหน่งทั่วทั้งระบบแบริ่งหลายตัว ข้อดีเหล่านี้มาพร้อมกับต้นทุนของพื้นที่ในแนวรัศมีที่ใหญ่ขึ้น ความสามารถในการรับแรงขับที่ค่อนข้างจำกัด และมีราคาพรีเมียมที่พอประมาณ สิ่งที่นำไปใช้ได้จริงสำหรับวิศวกรและผู้ซื้อก็คือ แบริ่งหน้าแปลนs are a targeted solution, not a universal upgrade . สิ่งเหล่านี้เป็นตัวเลือกที่เหมาะสมเมื่อข้อจำกัดของตัวเรือนหรือประสิทธิภาพในการประกอบทำให้การยึดตามแนวแกนกำหนดตำแหน่งได้เองมีคุณค่า และเป็นทางเลือกที่ผิดเมื่อขนาดแนวรัศมีขนาดกะทัดรัดหรือความสามารถในการรับน้ำหนักบรรทุกหนักเป็นตัวขับเคลื่อนการออกแบบหลัก การประเมินสภาพแวดล้อมการติดตั้งและโปรไฟล์โหลดเฉพาะ — แทนที่จะใช้ตลับลูกปืนประเภทใดประเภทหนึ่งโดยไม่ได้ตั้งใจ — ยังคงเป็นวิธีที่เชื่อถือได้มากที่สุดในการเลือกที่ถูกต้องสำหรับแอปพลิเคชันที่กำหนด

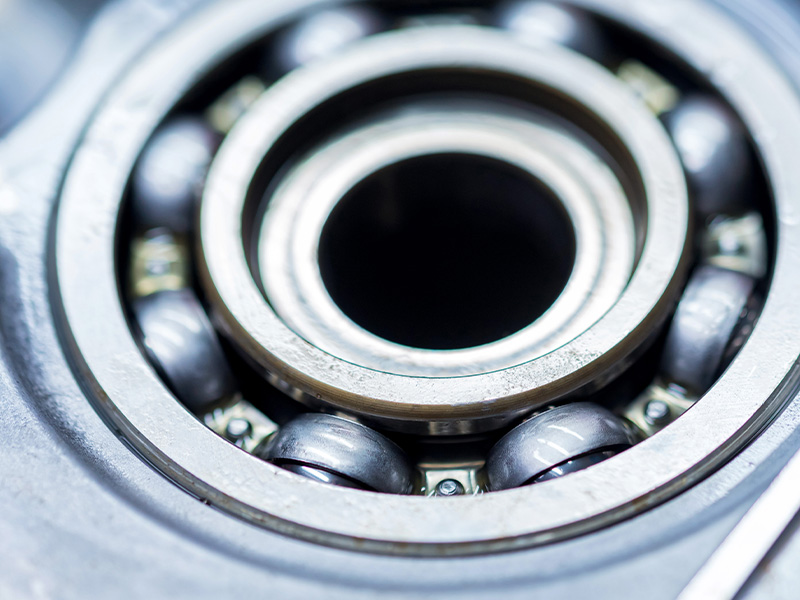

คำตอบโดยตรง: จับคู่คลาสความแม่นยำกับความต้องการความแม่นยำในการหมุน ไม่ใช่เกรดสูงสุดที่มีอยู่ สำหรับการใช้งานทั่วไปส่วนใหญ่ — มอเตอร์ขนาดเล็ก พัดลม ของเล่น และอุปกรณ์พื้นฐาน — เอเบค 1 / ISO คลาสปกติ ตลับลูกปืนขนาดเล็ก ก็เพียงพอแล้ว และเป็นทางเลือกที่คุ้มค่าที่สุด สำหรับการใช้งานที่ต้องการความแม่นยำในการหมุนที่สูงขึ้นและการสั่นสะเทือนที่ต่ำกว่า เช่น เครื่องมือที่มีความแม่นยำ อุปกรณ์ทางการแพทย์ หรืออุปกรณ์เกี่ยวกับการมองเห็น คลาส เอเบค 5 / ISO ป5 เป็นมาตรฐานกลางทั่วไป เฉพาะการใช้งานที่ต้องการความแม่นยำสูง เช่น ไจโรสโคป สว่านทันตกรรมความเร็วสูง ตัวกระตุ้นการบินและอวกาศ หรืออุปกรณ์การวัดที่มีความแม่นยำ เท่านั้นที่จะช่วยลดต้นทุนระดับพรีเมียมของ คลาส เอเบค 7 หรือ เอเบค 9 / ISO ป4 หรือ ป2 ตลับลูกปืนซึ่งมีราคาสูงกว่าเกรดมาตรฐานที่เทียบเท่ากันถึง 3-8 เท่าสำหรับการปรับปรุงความแม่นยำเล็กน้อย แม้ว่าบางครั้งจะสำคัญก็ตาม ข้อผิดพลาดหลักที่วิศวกรจัดซื้อจำนวนมากทำคือการระบุระดับความแม่นยำมากเกินไป "เพื่อความปลอดภัย" ซึ่งทำให้ต้นทุนการจัดซื้อสูงขึ้นโดยไม่ปรับปรุงประสิทธิภาพของผลิตภัณฑ์ ส่วนต่างๆ ด้านล่างนี้จะอธิบายอย่างชัดเจนว่าการวัดระดับความแม่นยำแบบใด ระบบการจำแนกประเภทหลักๆ เปรียบเทียบกันอย่างไร และวิธีการจับคู่การเลือกประเภทกับข้อกำหนดการใช้งานจริงโดยใช้ข้อมูลความทนทานที่เป็นรูปธรรม ระดับความแม่นยำใดที่วัดได้จริง ระดับความแม่นยำไม่ใช่ตัวเลขตัวเดียว แต่เป็นชุดขีดจำกัดความคลาดเคลื่อนที่เป็นมาตรฐานซึ่งครอบคลุมคุณลักษณะด้านมิติและการหมุนที่แตกต่างกันหลายประการ การทำความเข้าใจกับสิ่งที่วัดได้จริงเป็นขั้นตอนแรกในการตัดสินใจเลือกอย่างมีข้อมูล ความคลาดเคลื่อนมิติ ซึ่งครอบคลุมค่าเบี่ยงเบนที่ยอมรับได้ในเส้นผ่านศูนย์กลางของรู เส้นผ่านศูนย์กลางภายนอก และความกว้างจากข้อกำหนดเฉพาะ สำหรับตลับลูกปืนขนาดเล็กที่มีรูเจาะ 3 มม. ค่าเผื่อเกรดมาตรฐานอาจมีความคลาดเคลื่อนไม่กี่ไมครอน ในขณะที่ระดับความแม่นยำที่สูงกว่าจะทำให้ช่วงนั้นแน่นขึ้นอย่างมาก ซึ่งมีความสำคัญโดยตรงต่อความสอดคล้องของการประกอบแบบสวมอัด ความแม่นยำในการวิ่ง ซึ่งรวมถึงการเบี่ยงเบนหนีศูนย์ในแนวรัศมี (จำนวนการเบี่ยงเบนของเพลาออกจากศูนย์กลางระหว่างการหมุน) และการเบี่ยงเบนหนีศูนย์ในแนวแกน (จำนวนแบริ่งเลื่อนไปตามแกนหมุนของมัน) ความแม่นยำในการวิ่งมักเป็นปัจจัยที่สำคัญที่สุดประการเดียว สำหรับการใช้งานที่ไวต่อการสั่นสะเทือนหรือความแม่นยำของตำแหน่ง เช่น อุปกรณ์สแกนด้วยแสงหรือสปินเดิลที่มีความแม่นยำ ร่องน้ำร่องน้ำและความสม่ำเสมอของลูกบอล ระดับความแม่นยำที่สูงขึ้นยังต้องการการควบคุมความแปรผันของเส้นผ่านศูนย์กลางลูกบอลและความสม่ำเสมอของร่องน้ำที่เข้มงวดมากขึ้น ซึ่งส่งผลโดยตรงต่อระดับเสียงและความราบรื่นของการหมุน ในตลับลูกปืนขนาดเล็ก ซึ่งลูกบอลอาจมีเส้นผ่านศูนย์กลางเล็กเพียง 0.5 มม. ถึง 3 มม. แม้การเปลี่ยนแปลงเล็กน้อยจะส่งผลต่อประสิทธิภาพตามสัดส่วนมากกว่าตลับลูกปืนขนาดมาตรฐาน การเปรียบเทียบระบบการจำแนกประเภทหลัก วิศวกรฝ่ายจัดซื้อมักพบกับระบบการจำแนกประเภทแบบขนานสองระบบ และความสับสนระหว่างระบบเหล่านี้เป็นหนึ่งในข้อผิดพลาดในการจัดหาที่พบบ่อยที่สุด การรู้ว่าแต่ละส่วนเชื่อมโยงกันอย่างไรถือเป็นสิ่งสำคัญเมื่อเปรียบเทียบราคาจากผู้ผลิตหรือภูมิภาคต่างๆ ABEC กับการจำแนกประเภท ISO ระบบ ABEC (คณะกรรมการวิศวกรรมตลับลูกปืนวงแหวน) ซึ่งใช้เป็นหลักในอเมริกาเหนือ และระบบ ISO ที่ใช้ในระดับสากล ทั้งสองระบบแยกประเภทตลับลูกปืนตามความแม่นยำ แต่ใช้รูปแบบการกำหนดหมายเลขที่แตกต่างกัน ABEC 1 สอดคล้องกับคลาส ISO Normal โดยประมาณ ในขณะที่เกรดที่สูงกว่าจะทำงานแบบคู่ขนานแต่ไม่สอดคล้องกันในเชิงตัวเลขเสมอไป ซึ่งเป็นเหตุผลว่าทำไมการพึ่งพาชื่อมาตรฐานเพียงอย่างเดียว โดยไม่ตรวจสอบตารางเกณฑ์ความคลาดเคลื่อนที่ยอมรับได้จริง อาจนำไปสู่ความคาดหวังที่ไม่ตรงกันระหว่างผู้ซื้อและซัพพลายเออร์ ความสอดคล้องโดยประมาณระหว่างคลาสความแม่นยำ ABEC และ ISO คลาสเอเบค เทียบเท่า ISO ระดับความแม่นยำสัมพัทธ์ ตัวคูณราคาทั่วไป ABEC 1 ปกติ (P0) มาตรฐาน 1x (พื้นฐาน) เอเบค 3 หน้า 6 ปรับปรุงแล้ว 1.3–1.8 เท่า ABEC 5 P5 สูง 2–3x ABEC 7 P4 สูงมาก 4–6x ABEC 9 P2 สูงเป็นพิเศษ 6–8x ทำไมตัวเลข ABEC เพียงอย่างเดียวจึงไม่บอกเล่าเรื่องราวทั้งหมด การจัดอันดับ ABEC กำหนดพิกัดความเผื่อขนาดและระยะการทำงานเป็นหลัก แต่ไม่ได้ระบุปัจจัยโดยตรง เช่น ระยะหลบภายใน คุณภาพการหล่อลื่น หรือวัสดุกรง ซึ่งทั้งหมดนี้ส่งผลต่อประสิทธิภาพในโลกแห่งความเป็นจริงด้วย ตลับลูกปืน ABEC 5 สองตัวจากผู้ผลิตหลายรายสามารถทำงานได้แตกต่างกันอย่างเห็นได้ชัด หากมีการใช้น้ำมันหล่อลื่นเกรดต่ำกว่าหรือการออกแบบกรงที่ไม่สอดคล้องกัน ซึ่งเป็นเหตุผลว่าทำไมระดับความแม่นยำจึงควรถือเป็นปัจจัยหนึ่งในหลายปัจจัย ไม่ใช่ข้อมูลจำเพาะเพียงอย่างเดียวที่ต้องตรวจสอบ การจับคู่ระดับความแม่นยำกับข้อกำหนดการใช้งาน การตัดสินใจจัดหาที่มีประสิทธิภาพที่สุดมาจากการทำงานแบบย้อนกลับ: ระบุว่าแอปพลิเคชันของคุณต้องการอะไรจริงๆ แทนที่จะเริ่มจากการสันนิษฐานว่าคลาสใด "ฟังดูเหมาะสม" ขั้นตอนที่ 1: ระบุข้อกำหนดความเร็วในการหมุน โดยทั่วไปความเร็วในการหมุนที่สูงขึ้นจะได้รับประโยชน์จากคลาสความแม่นยำที่แคบกว่า เนื่องจากความไม่สอดคล้องกันของมิติจะเด่นชัดมากขึ้น และสร้างความเสียหายได้มากขึ้นที่ RPM ที่สูงขึ้น ตลับลูกปืนขนาดเล็กที่ทำงานที่ความเร็วต่ำกว่า 10,000 RPM ในสภาพแวดล้อมที่มีการสั่นสะเทือนต่ำแทบจะไม่ต้องการมากกว่า ABEC 1 หรือ ABEC 3 ในขณะที่การใช้งานที่เกิน 30,000–50,000 RPM เช่น ด้ามจับทันตกรรมหรือสปินเดิลที่มีความแม่นยำขนาดเล็ก โดยทั่วไปต้องใช้ ABEC 5 หรือสูงกว่าเพื่อรักษาเสถียรภาพและลดการสร้างความร้อนจากการสั่นสะเทือน ขั้นตอนที่ 2: กำหนดความทนทานต่อความแม่นยำของตำแหน่ง หากการใช้งานขั้นสุดท้ายเกี่ยวข้องกับการวางตำแหน่งที่แม่นยำ เช่น ตัวกระตุ้นเลนส์ เลนส์ กระจกสแกน หรือเครื่องมือวัด การเบี่ยงเบนหนีศูนย์ในแนวรัศมีและแนวแกนจะมีความสำคัญอย่างยิ่ง ในกรณีเหล่านี้ แม้แต่การเบี่ยงเบนหนีศูนย์เพียงไม่กี่ไมครอนก็สามารถแปลเป็นข้อผิดพลาดที่วัดได้ในระยะเอาท์พุต ทำให้คลาส ABEC 5 หรือ P5 เป็นจุดเริ่มต้นขั้นต่ำที่สมเหตุสมผล แทนที่จะเป็นการอัพเกรดเพิ่มเติม ขั้นตอนที่ 3: ประเมินความไวของเสียงและการสั่นสะเทือน เครื่องใช้ไฟฟ้าและอุปกรณ์ทางการแพทย์มักจะมีข้อกำหนดด้านเสียงหรือการสั่นสะเทือนที่เข้มงวด เนื่องจากคลาสที่มีความแม่นยำสูงกว่าโดยทั่วไปมีความสัมพันธ์กับความสม่ำเสมอของลูกบอลที่แน่นขึ้นและพื้นผิวของสนามแข่งที่นุ่มนวลขึ้น การเลื่อนระดับคลาสหนึ่งขึ้นไปสามารถลดเสียงรบกวนในการทำงานได้อย่างมีนัยสำคัญ ซึ่งเป็นข้อพิจารณาที่สำคัญสำหรับการใช้งาน เช่น มอเตอร์เครื่องช่วยฟังหรือปั๊มทางการแพทย์แบบพกพา แม้ว่าความแม่นยำในการหมุนโดยรวมจะไม่ใช่ข้อกังวลหลักก็ตาม ขั้นตอนที่ 4: ชั่งน้ำหนักต้นทุนเทียบกับส่วนต่างประสิทธิภาพ เนื่องจากคลาสที่มีความแม่นยำสูงกว่ามีค่าใช้จ่ายพิเศษจำนวนมาก จึงคุ้มค่าที่จะคำนวณว่าประสิทธิภาพที่เพิ่มขึ้นจะแปลงเป็นมูลค่าผลิตภัณฑ์ที่วัดได้หรือไม่ สำหรับส่วนประกอบที่ผลิตในปริมาณมาก การกระโดดจาก ABEC 1 ไปเป็น ABEC 5 โดยไม่จำเป็นสามารถเพิ่มต้นทุนต่อหน่วยได้อย่างมีนัยสำคัญ โดยไม่เกิดประโยชน์เชิงหน้าที่แก่ผู้ใช้ปลายทาง ซึ่งถือเป็นความไร้ประสิทธิภาพในการจัดซื้อทั่วไปที่หลีกเลี่ยงได้ ระดับความแม่นยำตามหมวดหมู่การใช้งานทั่วไป รายละเอียดต่อไปนี้สะท้อนถึงแนวปฏิบัติทางอุตสาหกรรมที่สังเกตได้ทั่วไปในกรณีการใช้งานตลับลูกปืนขนาดเล็กทั่วไป และสามารถใช้เป็นข้อมูลอ้างอิงเริ่มต้นในทางปฏิบัติในระหว่างการตรวจสอบข้อมูลจำเพาะ ของเล่น พัดลมราคาประหยัด ฮาร์ดแวร์สำหรับผู้บริโภคทั่วไป : โดยทั่วไปแล้ว ABEC 1 (ISO ปกติ) ก็เพียงพอแล้ว มอเตอร์กระแสตรงขนาดเล็ก ส่วนประกอบเครื่องใช้ในครัวเรือน : ABEC 1–3 ครอบคลุมข้อกำหนดส่วนใหญ่ อุปกรณ์ทางการแพทย์ เครื่องมือวัดความแม่นยำ กลไกเลนส์กล้อง : ABEC 5 (ISO P5) เป็นมาตรฐานทั่วไป ด้ามจับทันตกรรมและศัลยกรรม แกนหมุนความเร็วสูง : จำเป็นต้องมี ABEC 7 (ISO P4) บ่อยครั้ง ไจโรสโคป แอคทูเอเตอร์ด้านการบินและอวกาศ เครื่องมือวัดที่มีความแม่นยำสูง : ABEC 9 (ISO P2) สงวนไว้สำหรับกรณีที่มีความแม่นยำสูงเหล่านี้ ข้อผิดพลาดทั่วไปที่วิศวกรฝ่ายจัดซื้อควรหลีกเลี่ยง แม้แต่ทีมจัดซื้อที่มีประสบการณ์ก็มักจะพบข้อผิดพลาดที่หลีกเลี่ยงได้เมื่อระบุระดับความแม่นยำ การตระหนักถึงรูปแบบเหล่านี้ช่วยป้องกันการใช้จ่ายเกินตัวและประสิทธิภาพต่ำกว่าปกติ การระบุมากเกินไปว่า "เพียงเพื่อความปลอดภัย" ตามที่ระบุไว้ก่อนหน้านี้ ค่าเริ่มต้นของระดับความแม่นยำที่สูงกว่าโดยไม่มีเหตุผลด้านประสิทธิภาพที่เฉพาะเจาะจงเป็นหนึ่งในข้อผิดพลาดที่พบบ่อยที่สุดและมีค่าใช้จ่ายสูงในการจัดซื้อตลับลูกปืน โดยเฉพาะอย่างยิ่งในระดับที่ความแตกต่างของราคาประกอบกับปริมาณการสั่งซื้อจำนวนมาก ละเว้นคลาสการกวาดล้างภายใน ระดับความแม่นยำและระดับระยะห่างภายใน (C2, CN, C3 ฯลฯ) เป็นข้อกำหนดที่แยกจากกันซึ่งบางครั้งอาจรวมเข้าด้วยกัน ระดับความแม่นยำสูงที่จับคู่กับระดับระยะห่างที่ไม่ถูกต้องสำหรับสภาวะความร้อนและความพอดีของการใช้งานยังคงส่งผลให้ประสิทธิภาพการทำงานต่ำ ดังนั้น ควรระบุทั้งสองอย่างเข้าด้วยกัน แทนที่จะถือว่าสิ่งหนึ่งเป็นตัวกำหนดอีกสิ่งหนึ่ง ไม่ตรวจสอบข้อมูลการทดสอบของซัพพลายเออร์ ดังที่ได้กล่าวไว้ก่อนหน้านี้ การจัดระดับความแม่นยำอาจแตกต่างกันไปตามความสอดคล้องในโลกแห่งความเป็นจริงระหว่างผู้ผลิต ขอรายงานการตรวจสอบจริงและข้อมูลการทดสอบความเบี่ยงเบนหนีศูนย์ แทนที่จะอาศัยคลาส ABEC หรือ ISO ที่ระบุไว้เพียงอย่างเดียว เป็นวิธีที่เชื่อถือได้ในการยืนยันว่าผลิตภัณฑ์ของซัพพลายเออร์มีคุณสมบัติตรงตามเกณฑ์ความคลาดเคลื่อนที่อ้างไว้อย่างแท้จริง ก่อนที่จะตัดสินใจสั่งซื้อจำนวนมาก มองข้ามต้นทุนการเป็นเจ้าของทั้งหมด ตลับลูกปืนที่มีความแม่นยำต่ำกว่าซึ่งเสียก่อนเวลาอันควรเนื่องจากการสึกหรอที่เกี่ยวข้องกับการสั่นสะเทือนอาจทำให้มีต้นทุนในการเรียกร้องการรับประกันและการเปลี่ยนภาคสนามมากกว่าการประหยัดล่วงหน้าที่สมเหตุสมผล การตัดสินใจในระดับที่แม่นยำควรคำนึงถึงอายุการใช้งานของผลิตภัณฑ์และต้นทุนความล้มเหลว ไม่ใช่แค่ราคาต่อหน่วยเท่านั้น รายการตรวจสอบเชิงปฏิบัติสำหรับเอกสารข้อมูลจำเพาะ เมื่อเตรียมข้อกำหนดในการจัดซื้อหรือขอใบเสนอราคาจากซัพพลายเออร์ รายการตรวจสอบต่อไปนี้ช่วยให้มั่นใจได้ว่ามีการบันทึกระดับความแม่นยำไว้อย่างชัดเจนและไม่คลุมเครือ ระบุทั้งคลาสที่เทียบเท่า ABEC และ ISO อย่างชัดเจนเพื่อหลีกเลี่ยงความสับสนในการติดฉลากในระดับภูมิภาค ระบุระดับการกวาดล้างภายในแยกจากระดับความแม่นยำ ขอค่ารันเอาท์ในแนวรัศมีและแนวแกนเป็นไมครอน ไม่ใช่เฉพาะชื่อคลาส ตรวจสอบวัสดุกรงและประเภทการหล่อลื่นควบคู่ไปกับระดับความแม่นยำ ขอรายงานการตรวจสอบชุดตัวอย่างก่อนดำเนินการผลิตให้เต็มปริมาณ คำแนะนำขั้นสุดท้าย การเลือกระดับความแม่นยำที่เหมาะสมสำหรับตลับลูกปืนขนาดเล็กในท้ายที่สุดจะขึ้นอยู่กับข้อกำหนดความคลาดเคลื่อนของการใช้งานกับมาตรฐานที่เหมาะสม แทนที่จะใช้เกรดสูงสุดที่มีอยู่ เพื่อสรุปประเด็นสำคัญในการตัดสินใจ: ใช้ ABEC 1 / ISO Normal สำหรับการใช้งานทั่วไปที่ความเร็วต่ำ โดยที่ความคุ้มค่าเป็นสิ่งสำคัญอันดับแรก สำรอง ABEC 5 / ISO P5 สำหรับการใช้งานที่มีข้อกำหนดด้านความแม่นยำของตำแหน่งหรือความไวต่อสัญญาณรบกวนที่สำคัญ จำกัด ABEC 7 และ ABEC 9 ไว้เฉพาะกรณีการใช้งานที่มีความเร็วสูงหรือมีความแม่นยำสูงเป็นพิเศษ ซึ่งสามารถวัดประสิทธิภาพที่เพิ่มขึ้นได้ ระบุระดับระยะห่าง วัสดุกรง และการหล่อลื่นควบคู่ไปกับระดับความแม่นยำเสมอ ตรวจสอบคำกล่าวอ้างด้านความทนทานของซัพพลายเออร์ด้วยข้อมูลการทดสอบจริง แทนที่จะอาศัยการติดฉลากเพียงอย่างเดียว ด้วยการใช้วิธีการที่มีโครงสร้างและขับเคลื่อนด้วยความต้องการนี้ วิศวกรฝ่ายจัดซื้อสามารถหลีกเลี่ยงทั้งความเสี่ยงด้านประสิทธิภาพจากการระบุต่ำกว่าที่กำหนดและต้นทุนที่ไม่จำเป็นของการระบุมากเกินไป ส่งผลให้เกิดการเลือกตลับลูกปืนที่มีทั้งประสิทธิภาพทางเทคนิคและมีประสิทธิภาพในเชิงพาณิชย์

คำตอบโดยตรง: ตลับลูกปืนเม็ดกลมร่องลึกรองรับโหลดทั้งแนวรัศมีและแนวแกนโดยใช้การออกแบบลูกบอลและร่องน้ำที่เรียบง่ายและมีประสิทธิภาพ A ตลับลูกปืนเม็ดกลมร่องลึก เป็นตลับลูกปืนประเภทลูกกลิ้งที่สร้างขึ้นโดยมีโครงสร้างเรียบง่าย ได้แก่ วงแหวนด้านใน วงแหวนรอบนอก ชุดลูกปืนเหล็ก และกรงที่ช่วยให้ลูกบอลมีระยะห่างเท่ากัน คุณลักษณะที่โดดเด่นคือร่องที่ลึกและต่อเนื่องซึ่งถูกกลึงเข้าในสนามแข่งทั้งด้านในและด้านนอก ซึ่งช่วยให้ตลับลูกปืนสามารถรับแรงในแนวรัศมี (แรงตั้งฉากกับเพลา) เช่นเดียวกับแรงในแนวแกนปานกลาง (แรงตามเพลา) ในทั้งสองทิศทาง ซึ่งเป็นสิ่งที่ตลับลูกปืนประเภทอื่นๆ ไม่สามารถทำได้หากไม่มีส่วนประกอบเพิ่มเติม การผสมผสานระหว่างความอเนกประสงค์ในการรับน้ำหนัก แรงเสียดทานต่ำ และความเรียบง่ายทางกล ทำให้ตลับลูกปืนเม็ดกลมร่องลึกมีส่วนในการประมาณค่า มากกว่า 80% ของตลับลูกปืนแบบหมุนทั้งหมดใช้ทั่วโลก ครอบคลุมทั้งมอเตอร์ไฟฟ้า เครื่องใช้ในครัวเรือน ชิ้นส่วนยานยนต์ และเครื่องจักรอุตสาหกรรมทั่วไป ส่วนที่เหลือของคู่มือนี้จะแจกแจงโครงสร้างภายในทีละชิ้น อธิบายว่าหลักการทำงานแปลงเป็นประสิทธิภาพที่แท้จริงได้อย่างไร และครอบคลุมปัจจัยเชิงปฏิบัติที่กำหนดว่าตัวแปรใดที่เหมาะกับการใช้งานที่กำหนด ส่วนประกอบหลักของตลับลูกปืนเม็ดกลมร่องลึก การทำความเข้าใจโครงสร้างเริ่มต้นด้วยการแบ่งตลับลูกปืนออกเป็นองค์ประกอบหลักสี่ส่วน ซึ่งแต่ละองค์ประกอบมีบทบาททางกลที่แตกต่างกัน วงแหวนด้านในและวงแหวนรอบนอก วงแหวนด้านในจะยึดเข้ากับเพลาที่กำลังหมุน ในขณะที่วงแหวนด้านนอกจะพอดีกับตัวเรือนที่อยู่กับที่ วงแหวนทั้งสองถูกกลึงด้วยร่องโค้ง (ร่องน้ำ) ที่ตรงกับความโค้งของลูกบอลอย่างใกล้ชิด โดยทั่วไปรัศมีของร่องจะใหญ่กว่ารัศมีของลูกบอลเล็กน้อย โดยปกติแล้วจะเกิดจากปัจจัยที่เรียกว่า อัตราส่วนการสั่น โดยทั่วไปประมาณ 51–54% ของเส้นผ่านศูนย์กลางลูกบอล ความสอดคล้องที่ใกล้ชิดนี้ช่วยให้ตลับลูกปืนกระจายโหลดได้เท่าๆ กันในพื้นที่สัมผัสที่กว้างขึ้น แทนที่จะเน้นไปที่จุดเดียว ลูกบอล ลูกบอลเป็นองค์ประกอบกลิ้งที่อยู่ระหว่างสนามแข่งด้านในและด้านนอก โดยทั่วไปแล้วจะผลิตจากเหล็กกล้าโครเมียมคาร์บอนสูง (เช่น AISI 52100) และกราวด์จนถึงค่าพิกัดความเผื่อที่แน่นมาก โดยมักจะอยู่ภายในไม่กี่สิบของไมครอนสำหรับตลับลูกปืนเกรดความแม่นยำ เนื่องจากลูกบอลสัมผัสกันแบบจุด (แทนที่จะสัมผัสกันแบบเส้น เช่น ในแบริ่งลูกกลิ้ง) กับร่องน้ำ แรงเสียดทานจึงลดลง ซึ่งเป็นเหตุผลสำคัญที่ทำให้ตลับลูกปืนเม็ดกลมร่องลึกได้รับความนิยมในการใช้งานที่ความเร็วสูง เคจ (รีเทนเนอร์) กรงช่วยให้ลูกบอลมีระยะห่างเท่าๆ กันรอบสนามแข่ง เพื่อป้องกันไม่ให้ลูกบอลรวมตัวกันหรือชนกันระหว่างการหมุน โดยทั่วไปกรงจะทำจากเหล็กประทับตรา ทองเหลืองกลึง หรือโพลีเมอร์ขึ้นรูป (เช่น ไนลอน 66) โดยการเลือกวัสดุขึ้นอยู่กับความต้องการด้านความเร็วและอุณหภูมิในการทำงาน ตัวอย่างเช่น กรงโพลีเมอร์นั้นพบได้ทั่วไปในการใช้งานที่ความเร็วสูง เนื่องจากมีน้ำหนักเบาและมีความเฉื่อยต่ำ ซีลและโล่ (ไม่จำเป็น) ตลับลูกปืนเม็ดกลมร่องลึกหลายตัวมีซีลหรือเกราะป้องกันที่ด้านใดด้านหนึ่งหรือทั้งสองด้านเพื่อป้องกันไม่ให้สารหล่อลื่นเข้าและสารปนเปื้อนออกไป สิ่งเหล่านี้แสดงด้วยคำต่อท้ายในหมายเลขชิ้นส่วนของตลับลูกปืน เช่น -2RS (ซีลยางทั้งสองด้าน) หรือ -2Z (ชีลด์โลหะทั้งสองด้าน) และการเลือกระหว่างสิ่งเหล่านี้จะส่งผลต่อทั้งประสิทธิภาพการซีลและความเร็วการทำงานสูงสุด หลักการทำงานแปลเป็นความสามารถในการรับน้ำหนักอย่างไร พฤติกรรมทางกลของตลับลูกปืนเม็ดกลมร่องลึกขึ้นอยู่กับวิธีที่ลูกบอลมีปฏิกิริยากับทางวิ่งโค้งภายใต้ภาระ การจัดการโหลดรัศมี เมื่อใช้แรงในแนวรัศมีกับเพลา แรงดังกล่าวจะถูกส่งผ่านวงแหวนด้านใน เข้าไปในลูกบอล และออกผ่านวงแหวนรอบนอกเข้าสู่ตัวเรือน เนื่องจากร่องของร่องน้ำลึกและต่อเนื่อง โซนสัมผัสระหว่างลูกบอลกับร่องน้ำจึงยังคงมีเสถียรภาพแม้ว่าลูกบอลจะหมุนผ่านโซนรับน้ำหนัก ทำให้แบริ่งสามารถรับแรงในแนวรัศมีได้มากเมื่อเทียบกับขนาดของมัน การจัดการโหลดตามแนวแกน (แรงขับ) การออกแบบร่องลึกยังช่วยให้ตลับลูกปืนต้านทานแรงตามแนวแกนได้ทั้งสองทิศทาง ซึ่งแตกต่างจากตลับลูกปืนสัมผัสเชิงมุมที่โดยทั่วไปจะรับแรงผลักดันในทิศทางเดียวต่อตลับลูกปืน อย่างไรก็ตาม ความสามารถนี้มีจำกัด— ตลับลูกปืนเม็ดกลมร่องลึกs are generally rated to handle axial loads up to roughly 50–70% of their radial load rating ขึ้นอยู่กับรูปทรงภายในและระดับระยะห่าง ซึ่งเป็นสาเหตุที่การใช้งานที่มีแรงขับดันหนักและต่อเนื่องมักจะจับคู่กับตลับลูกปืนกันรุนเฉพาะ การกวาดล้างภายในและผลกระทบต่อประสิทธิภาพ ระยะห่างภายใน — ระยะเล่นเล็กน้อยระหว่างลูกบอลกับสนามแข่งก่อนที่จะใช้น้ำหนัก — ส่งผลโดยตรงต่อเสียง การสั่นสะเทือน และการกระจายน้ำหนัก ระดับระยะห่างมาตรฐาน (C2, CN, C3, C4, C5 จากแคบที่สุดไปหาหลวมที่สุด) จะถูกเลือกโดยพิจารณาจากปัจจัยต่างๆ เช่น อุณหภูมิในการทำงานที่คาดหวัง และพิกัดความเผื่อที่พอดี ตัวอย่างเช่น การสวมเพลาให้แน่นขึ้นมักจะเรียกร้องให้มีระดับระยะห่างภายในที่หลวมขึ้นเล็กน้อยเพื่อชดเชยการลดระยะห่างที่เกิดขึ้นระหว่างการติดตั้ง เหตุใดการออกแบบจึงทำให้มีความเร็วในการหมุนสูง ลักษณะสำคัญในทางปฏิบัติประการหนึ่งของตลับลูกปืนเม็ดกลมร่องลึกคือความสามารถในการทำงานที่ความเร็วในการหมุนสูง ซึ่งขึ้นอยู่กับปัจจัยทางโครงสร้างสองประการ การสัมผัสแบบจุดช่วยลดแรงเสียดทาน เนื่องจากลูกบอลสัมผัสกับสนามแข่งที่จุดเดียวแทนที่จะเป็นแนวเส้น แรงเสียดทานจากการหมุนจึงต่ำกว่ามากเมื่อเทียบกับแบริ่งแบบลูกกลิ้ง แรงเสียดทานที่ต่ำกว่านี้แปลโดยตรงไปสู่การสร้างความร้อนที่ลดลงด้วยความเร็วสูง ซึ่งเป็นเหตุผลว่าทำไมตลับลูกปืนเม็ดกลมร่องลึกจึงเป็นตัวเลือกมาตรฐานในการใช้งาน เช่น เพลามอเตอร์ไฟฟ้า ชุดแกนหมุน และพัดลมความเร็วสูง การให้คะแนนความเร็วในทางปฏิบัติ โดยทั่วไปผู้ผลิตจะเผยแพร่ค่าความเร็วจำกัดสำหรับตลับลูกปืนแต่ละขนาด ซึ่งมักแสดงเป็น "ค่า dN" (เส้นผ่านศูนย์กลางของรูเจาะเป็นมิลลิเมตรคูณด้วยความเร็วในการหมุนเป็น RPM) ตลับลูกปืนเม็ดกลมร่องลึกเกรดมาตรฐานโดยทั่วไปจะมีค่า dN ในช่วง 300,000–500,000 ในขณะที่รุ่นความเร็วสูงเฉพาะทางที่มีลูกบอลเซรามิกหรือการออกแบบกรงที่ปรับให้เหมาะสมสามารถเกินกว่านี้ได้อย่างมาก ความเร็วจำกัดจริงสำหรับการใช้งานที่กำหนดยังขึ้นอยู่กับประเภทการหล่อลื่น การระบายความร้อน และสภาวะโหลดเป็นอย่างมาก ตัวแปรทั่วไปและความแตกต่างทางโครงสร้างอย่างไร แม้ว่าหลักการพื้นฐานจะยังคงสอดคล้องกัน แต่ก็มีโครงสร้างหลายรูปแบบเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน ตลับลูกปืนเม็ดกลมร่องลึกทั่วไปและความแตกต่างทางโครงสร้าง ตัวแปร คุณสมบัติโครงสร้าง กรณีการใช้งานทั่วไป เปิดประเภท ไม่มีซีลหรือโล่ การใช้งานกับระบบหล่อลื่นภายนอก ชนิดมีชิลด์ (Z / 2Z) โล่โลหะแบบไม่สัมผัส การปนเปื้อนปานกลาง ความทนทานต่อความเร็วที่สูงขึ้น ปิดผนึก (RS / 2RS) ซีลยางหน้าสัมผัสเบา สภาพแวดล้อมที่มีฝุ่นหรือชื้นซึ่งต้องมีการกักเก็บจาระบี ประเภทช่องเติม มีรอยบากบริเวณไหล่สนามแข่ง จำนวนลูกบอลที่สูงขึ้นเพื่อเพิ่มความสามารถในการรับน้ำหนักในแนวรัศมี ประเภทหน้าแปลน หน้าแปลนวงแหวนรอบนอกแบบรวม การวางตำแหน่งตามแนวแกนในรูตัวเรือนง่ายขึ้น การหล่อลื่น: ข้อกำหนดเชิงโครงสร้าง ไม่ใช่สิ่งที่ต้องคำนึงถึงภายหลัง การหล่อลื่นเป็นส่วนสำคัญต่อหลักการทำงานของตลับลูกปืนในทางปฏิบัติ ไม่ใช่เพียงส่วนเสริมในการบำรุงรักษา บทบาทของฟิล์มน้ำมันหล่อลื่น ภายใต้ภาระหนัก แผ่นฟิล์มบางๆ ของสารหล่อลื่นจะแยกพื้นผิวลูกบอลออกจากพื้นผิวรางน้ำ ซึ่งเป็นปรากฏการณ์ที่เรียกว่าการหล่อลื่นแบบอีลาสโตไฮโดรไดนามิก (EHL) ฟิล์มชนิดนี้มักจะมีความหนาเพียงเศษเสี้ยวไมครอนเท่านั้น ป้องกันการสัมผัสระหว่างโลหะกับโลหะโดยตรง ซึ่งเป็นสิ่งที่ช่วยให้ตลับลูกปืนมีอายุการใช้งานความล้าตามพิกัด แทนที่จะสึกหรอก่อนเวลาอันควรจากความเสียหายที่พื้นผิว จาระบีกับการหล่อลื่นน้ำมัน ตลับลูกปืนเม็ดกลมร่องลึกแบบปิดผนึกส่วนใหญ่จะบรรจุจาระบีไว้ล่วงหน้าซึ่งเพียงพอสำหรับอายุการใช้งานของตลับลูกปืนภายใต้สภาวะปกติ ในทางตรงกันข้าม การหล่อลื่นด้วยน้ำมันมักสงวนไว้สำหรับการใช้งานที่ความเร็วสูงกว่าหรืออุณหภูมิสูงกว่า ซึ่งจำเป็นต้องหมุนเวียนและระบายความร้อนอย่างต่อเนื่อง เช่น ในสปินเดิลของเครื่องมือกลหรือระบบเสริมกังหัน การใช้งานทั่วไปตามข้อดีของโครงสร้าง ลักษณะโครงสร้างที่อธิบายไว้ข้างต้นอธิบายได้โดยตรงว่าทำไมตลับลูกปืนเม็ดกลมร่องลึกจึงปรากฏในอุตสาหกรรมต่างๆ มากมาย มอเตอร์ไฟฟ้า : แรงเสียดทานต่ำและความสามารถในการรับน้ำหนักตามแนวแกนปานกลางเหมาะกับการหมุนอย่างต่อเนื่องที่ความเร็วปานกลางถึงสูง เครื่องใช้ในครัวเรือน : ขนาดกะทัดรัดและเสียงรบกวนต่ำ เหมาะกับเครื่องซักผ้า พัดลม และเครื่องปั่น ส่วนประกอบยานยนต์ : รุ่นปิดผนึกป้องกันการปนเปื้อนในดุมล้อ เครื่องกำเนิดไฟฟ้ากระแสสลับ และอุปกรณ์เสริมขับเคลื่อน กระปุกเกียร์และปั๊มอุตสาหกรรม : การจัดการโหลดแนวรัศมีและแนวแกนแบบผสมผสานช่วยลดความจำเป็นในการใช้ตลับลูกปืนหลายประเภท ระบบสายพานลำเลียง : ตัวเลือกการปิดผนึกที่แข็งแกร่งป้องกันฝุ่นและเศษเล็กเศษน้อยในการทำงานต่อเนื่อง ปัจจัยการคัดเลือกที่สำคัญมีรากฐานมาจากโครงสร้าง การทำความเข้าใจโครงสร้างภายในจะแจ้งโดยตรงว่ารายละเอียดข้อมูลจำเพาะใดมีความสำคัญมากที่สุดในการเลือกตลับลูกปืนสำหรับการใช้งานที่กำหนด ขนาดเจาะและพิกัดโหลด ขนาดรูของแบริ่งต้องตรงกับเส้นผ่านศูนย์กลางของเพลา ในขณะที่พิกัดโหลดแบบไดนามิกและแบบคงที่ (แสดงอยู่ในแค็ตตาล็อกของผู้ผลิต) จะกำหนดว่าตลับลูกปืนสามารถรองรับแรงในการทำงานที่คาดหวังด้วยระยะขอบอายุการใช้งานที่เหมาะสมหรือไม่ ซึ่งโดยทั่วไปจะคำนวณโดยใช้สูตรอายุความล้า L10 คลาสความแม่นยำ ระดับความแม่นยำ (ระบบ ABEC หรือ ISO P0–P6) จะกำหนดความแม่นยำด้านมิติและการหมุน ตลับลูกปืนเกรดมาตรฐาน (ABEC 1 / ISO P0) เพียงพอสำหรับการใช้งานในอุตสาหกรรมทั่วไปส่วนใหญ่ ในขณะที่เกรดที่มีความแม่นยำสูงกว่านั้นสงวนไว้สำหรับการใช้งานเช่นเครื่องมือกลที่มีความเที่ยงตรงสูง ซึ่งความแม่นยำในการหมุนส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์ ข้อกำหนดในการปิดผนึก สภาพแวดล้อมการทำงานควรเป็นแนวทางในการเลือกระหว่างแบบเปิด แบบมีฉนวน และแบบปิดผนึก การใช้แบริ่งแบบปิดผนึกในสภาพแวดล้อมที่สะอาดและหล่อลื่นอย่างดีจะเพิ่มแรงเสียดทานที่ไม่จำเป็น ในขณะที่การใช้แบริ่งแบบเปิดในสภาพแวดล้อมที่มีฝุ่นจะทำให้อายุการใช้งานสั้นลงอย่างมาก สรุปสุดท้าย ตลับลูกปืนเม็ดกลมร่องลึกมีการใช้งานอย่างแพร่หลายผ่านการออกแบบเชิงโครงสร้างที่เรียบง่ายแต่มีประสิทธิภาพทางกลไก: ร่องร่องลึกที่ต่อเนื่องซึ่งช่วยให้ลูกบอลแบบจุดสัมผัสสามารถรับภาระทั้งแนวรัศมีและแนวแกนปานกลางโดยมีแรงเสียดทานต่ำ การทำความเข้าใจโครงสร้างนี้ช่วยให้เข้าใจประเด็นที่เป็นประโยชน์หลายประการได้ชัดเจนขึ้น: ร่องร่องน้ำลึกคือสิ่งที่ช่วยให้รองรับโหลดตามแนวแกนได้สองทิศทาง ทำให้ตลับลูกปืนประเภทนี้แตกต่างจากตลับลูกปืนกันรุนทิศทางเดียว การสัมผัสกันระหว่างลูกบอลและสนามแข่งช่วยลดแรงเสียดทาน รองรับความเร็วในการหมุนสูง การหล่อลื่นไม่ใช่ทางเลือก — ฟิล์มอีลาสโตไฮโดรไดนามิกเป็นหัวใจสำคัญในการบรรลุอายุการใช้งานความล้าที่กำหนด ประเภทการซีล ระดับความแม่นยำ และระยะห่างภายในควรสอดคล้องกับสภาพแวดล้อมการทำงานเฉพาะ ด้วยความเข้าใจพื้นฐานเกี่ยวกับโครงสร้างและหลักการทำงาน การเลือกตลับลูกปืนเม็ดกลมร่องลึกที่เหมาะสมสำหรับเครื่องจักรหรือระบบเฉพาะจึงกลายมาเป็นเรื่องของการจับคู่ลักษณะโครงสร้างเหล่านี้กับภาระ ความเร็ว และสภาพแวดล้อมจริงที่ตลับลูกปืนจะเผชิญในการทำงาน

คำตอบโดยตรง: การเปรียบเทียบความสามารถในการรับน้ำหนัก ในแง่ของความสามารถในการรับน้ำหนักดิบ แบริ่งลูกกลิ้งทรงกระบอกโดยทั่วไปมีประสิทธิภาพเหนือกว่าก ตลับลูกปืนเม็ดกลมร่องลึก โดยเฉพาะภายใต้แรงรัศมี เนื่องจากแบริ่งลูกกลิ้งใช้การสัมผัสแบบเส้นระหว่างองค์ประกอบกลิ้งและรางน้ำ ซึ่งกระจายโหลดไปทั่วพื้นที่ผิวที่ใหญ่ขึ้น ในขณะที่ตลับลูกปืนเม็ดกลมร่องลึกอาศัยการสัมผัสแบบจุด ซึ่งเน้นความเค้นลงในโซนที่เล็กกว่า ด้วยเหตุนี้ สำหรับขนาดรูที่เท่ากัน แบริ่งลูกกลิ้งทรงกระบอกจึงสามารถรองรับแรงในแนวรัศมีได้ สูงขึ้น 30% ถึง 50% กว่าตลับลูกปืนเม็ดกลมร่องลึกที่เทียบเคียงได้ อย่างไรก็ตาม ตลับลูกปืนเม็ดกลมร่องลึกมีข้อได้เปรียบที่ชัดเจนในการจัดการโหลดแนวรัศมีและแนวแกนรวม เช่นเดียวกับในการใช้งานที่ต้องการความเร็วในการหมุนที่สูงขึ้นและแรงเสียดทานต่ำ การเลือกระหว่างทั้งสองในที่สุดจะขึ้นอยู่กับทิศทางและขนาดของโหลด ความเร็วที่ต้องการ และพื้นที่การติดตั้งที่มีอยู่ ด้านล่างนี้ เราจะแจกแจงเหตุผลทางเทคนิคเบื้องหลังความแตกต่างเหล่านี้ และให้คำแนะนำที่เป็นประโยชน์ในการเลือกประเภทตลับลูกปืนที่เหมาะสม เหตุใดเรขาคณิตหน้าสัมผัสจึงกำหนดความสามารถในการรับน้ำหนัก ความแตกต่างพื้นฐานระหว่างตลับลูกปืนทั้งสองประเภทนี้อยู่ที่ว่าองค์ประกอบการกลิ้งมีปฏิสัมพันธ์กับสนามแข่งด้านในและด้านนอกอย่างไร ตลับลูกปืนเม็ดกลมร่องลึกใช้ลูกบอลทรงกลมที่สัมผัสสนามแข่งที่จุดเดียว ก ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว เป็นโครงร่างที่พบได้บ่อยที่สุด โดยมีการผสมผสานที่สมดุลระหว่างการรองรับแรงในแนวรัศมีและแนวแกนที่จำกัด แต่จุดสัมผัสจะจำกัดปริมาณภาระที่สามารถถ่ายโอนได้ก่อนที่ความเข้มข้นของความเครียดจะทำให้เกิดการสึกหรอหรือการเสียรูปก่อนเวลาอันควร ในทางตรงกันข้าม แบริ่งลูกกลิ้งทรงกระบอกใช้ลูกกลิ้งทรงกระบอกที่ทำให้เส้นสัมผัสกับร่องน้ำ หน้าสัมผัสเส้นนี้จะกระจายโหลดที่ใช้ไปบนพื้นผิวที่มีขนาดใหญ่กว่ามาก ซึ่งช่วยลดความเค้นหน้าสัมผัสต่อหน่วยพื้นที่ได้อย่างมาก นี่คือเหตุผลว่าทำไมแบริ่งลูกกลิ้งทรงกระบอกจึงเป็นตัวเลือกที่ต้องการในเครื่องจักรอุตสาหกรรมที่ใช้งานหนัก เช่น กระปุกเกียร์ โรงรีด และมอเตอร์ไฟฟ้าขนาดใหญ่ ซึ่งการรับแรงในแนวรัศมีมีมากและการรับภาระในแนวแกนมีน้อยหรือไม่มีเลย ติดต่อชีวิตความเครียดและความเหนื่อยล้า ความเค้นสัมผัสที่ลดลงในแบริ่งลูกกลิ้งทรงกระบอกแปลโดยตรงเป็นอายุการใช้งานความล้าที่ยาวนานขึ้นภายใต้ภาระในแนวรัศมีที่หนัก ตามการคำนวณอายุแบริ่งมาตรฐาน (ตามแบบจำลองชีวิตความล้า L10) แบริ่งลูกกลิ้งทรงกระบอกสามารถบรรลุ พิกัดความสามารถในการรับน้ำหนักแบบไดนามิกสูงขึ้นประมาณ 40% กว่าตลับลูกปืนเม็ดกลมร่องลึกขนาดเดียวกัน โดยถือว่าความเร็วในการทำงานและสภาวะการหล่อลื่นเหมือนกัน การเปรียบเทียบข้อมูลความจุโหลด ตารางด้านล่างแสดงความแตกต่างของพิกัดการรับน้ำหนักแบบไดนามิกโดยทั่วไปสำหรับตลับลูกปืนที่มีขนาดรูที่เทียบเคียงได้ โดยอิงตามค่าอ้างอิงทั่วไปในอุตสาหกรรม ขนาดเจาะ (มม.) ตลับลูกปืนเม็ดกลมร่องลึก (kN) แบริ่งลูกกลิ้งทรงกระบอก (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 อัตราการโหลดแบบไดนามิกโดยประมาณสำหรับขนาดรูที่เทียบเคียงได้ ซึ่งแสดงให้เห็นถึงข้อได้เปรียบด้านความจุโดยทั่วไปของแบริ่งลูกกลิ้งทรงกระบอกภายใต้การรับน้ำหนักในแนวรัศมี ตัวเลขเหล่านี้เป็นเพียงตัวอย่างเท่านั้น ไม่ใช่ค่าสัมบูรณ์ เนื่องจากพิกัดการรับน้ำหนักจริงจะแตกต่างกันไปตามรุ่น การออกแบบกรง และเกรดวัสดุ อย่างไรก็ตาม รูปแบบยังคงเหมือนเดิม: เมื่อขนาดรูเพิ่มขึ้น ช่องว่างในความสามารถในการรับน้ำหนักในแนวรัศมีระหว่างตลับลูกปืนทั้งสองประเภทมีแนวโน้มที่จะกว้างขึ้นอีก การจัดการโหลดตามแนวแกน: ตำแหน่งที่ตลับลูกปืนเม็ดกลมร่องลึกมีความเป็นเลิศ แม้ว่าแบริ่งลูกกลิ้งทรงกระบอกจะครองตำแหน่งโหลดในแนวรัศมีเพียงอย่างเดียว แต่ส่วนใหญ่ไม่สามารถรองรับโหลดตามแนวแกน (แรงขับ) เว้นแต่จะออกแบบมาโดยเฉพาะพร้อมหน้าแปลนหรือรวมกับแบริ่งแรงขับที่แยกจากกัน ก ในทางตรงกันข้าม ตลับลูกปืนเม็ดกลมร่องลึก สามารถรองรับแรงในแนวแกนได้ทั้งสองทิศทาง พร้อมกันกับโหลดในแนวรัศมี ทำให้มีความหลากหลายมากขึ้นสำหรับการใช้งานที่การรับน้ำหนักของเพลาไม่ใช่ในแนวรัศมีเพียงอย่างเดียว สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งในมอเตอร์ไฟฟ้า พัดลม ปั๊ม และเครื่องใช้ในครัวเรือน ซึ่งมักจะเลือกตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวโดยเฉพาะ เนื่องจากไม่จำเป็นต้องใช้ตลับลูกปืนกันรุนรอง ทำให้การออกแบบง่ายขึ้น และลดต้นทุนโดยรวมของระบบ อัตราส่วนโหลดตามแนวแกนต่อรัศมีทั่วไป ตลับลูกปืนเม็ดกลมร่องลึก: โดยทั่วไปสามารถรับแรงตามแนวแกนได้สูงสุด 50% ถึง 70% ของความสามารถในการรับน้ำหนักในแนวรัศมี ขึ้นอยู่กับระยะห่างภายในและมุมสัมผัส แบริ่งลูกกลิ้งทรงกระบอก: ความสามารถในการรับน้ำหนักตามแนวแกนมีค่าน้อยที่สุดหรือเป็นศูนย์ในการกำหนดค่ามาตรฐาน โดยต้องมีการออกแบบหน้าแปลนหรือแบบพิเศษเพื่อรองรับแรงผลัก ความสามารถด้านความเร็วและความสัมพันธ์กับน้ำหนักบรรทุก ความสามารถในการรับน้ำหนักไม่ได้แยกออกจากความเร็ว ตลับลูกปืนเม็ดกลมร่องลึกสร้างแรงเสียดทานน้อยลงเนื่องจากการสัมผัสแบบจุด ทำให้สามารถทำงานได้ที่ ความเร็วในการหมุนที่สูงขึ้น ภายใต้ภาระที่เบากว่า แบริ่งลูกกลิ้งทรงกระบอก แม้ว่าสามารถรับน้ำหนักได้หนักกว่า แต่ก็มีแนวโน้มที่จะสร้างความร้อนมากขึ้นที่ความเร็วสูง เนื่องจากพื้นที่สัมผัสที่ใหญ่ขึ้น ซึ่งสามารถลดระดับความเร็วที่มีประสิทธิภาพได้ เว้นแต่จะมีการหล่อลื่นหรือระบายความร้อนที่เพิ่มขึ้น สิ่งนี้สร้างข้อดีข้อเสียในทางปฏิบัติ: การใช้งานที่ต้องการความเร็วสูงและโหลดปานกลาง เช่น สปินเดิลหรือมอเตอร์ขนาดเล็ก มักจะชอบตลับลูกปืนเม็ดกลมร่องลึกแถวเดียว ในขณะที่การใช้งานที่ต้องการการรับน้ำหนักในแนวรัศมีหนักที่ความเร็วปานกลาง เช่น กระปุกเกียร์อุตสาหกรรม จะนิยมแบริ่งลูกกลิ้งทรงกระบอก แนวทางการคัดเลือกภาคปฏิบัติ การเลือกระหว่างตลับลูกปืนทั้งสองประเภทนี้ควรขึ้นอยู่กับความเข้าใจที่ชัดเจนเกี่ยวกับโปรไฟล์การรับน้ำหนักของการใช้งาน ข้อควรพิจารณาต่อไปนี้สามารถช่วยเป็นแนวทางในการตัดสินใจได้ ตรวจสอบว่าโหลดเป็นแบบรัศมีล้วน ตามแนวแกนล้วน หรือรวมกัน โดยทั่วไปโหลดแบบรวมจะนิยมใช้ตลับลูกปืนแบบร่องลึก ประเมินขนาดของภาระในแนวรัศมี โหลดรัศมีหนักที่มีส่วนประกอบตามแนวแกนน้อยที่สุดชอบแบริ่งลูกกลิ้งทรงกระบอก ประเมินความเร็วในการหมุนที่ต้องการ เนื่องจากโดยทั่วไปแล้วความเร็วสูงกว่าจะนิยมใช้ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวเนื่องจากมีแรงเสียดทานน้อยกว่า พิจารณาข้อจำกัดด้านพื้นที่ เนื่องจากแบริ่งลูกกลิ้งทรงกระบอกมักจะต้องการพื้นที่ในแนวรัศมีเพิ่มขึ้นเล็กน้อยเพื่อให้สามารถรับน้ำหนักได้เท่ากัน ปัจจัยในการบำรุงรักษาและการเข้าถึงการหล่อลื่น เนื่องจากโดยทั่วไปแล้วตลับลูกปืนเม็ดกลมร่องลึกจะทนทานต่อการวางแนวที่ไม่ตรงเล็กน้อยและรอบการหล่อลื่นที่ความถี่น้อยกว่า สรุปความแตกต่างที่สำคัญ ลักษณะเฉพาะ ตลับลูกปืนเม็ดกลมร่องลึก แบริ่งลูกกลิ้งทรงกระบอก ความสามารถในการรับน้ำหนักแนวรัศมี ปานกลาง สูง ความสามารถในการรับน้ำหนักตามแนวแกน ปานกลาง (Bidirectional) น้อยที่สุดหรือไม่มีเลย ความสามารถด้านความเร็ว สูง ปานกลาง ความอดทนไม่ตรงแนว ดีกว่า จำกัด การเปรียบเทียบประสิทธิภาพทั่วไปโดยสรุปการแลกเปลี่ยนระหว่างตลับลูกปืนเม็ดกลมร่องลึกและตลับลูกปืนลูกกลิ้งทรงกระบอก โดยสรุป ไม่มีตลับลูกปืนชนิดใดที่เหนือกว่าในระดับสากล ที่ แบริ่งลูกกลิ้งทรงกระบอกชนะด้วยความสามารถในการรับน้ำหนักแนวรัศมีที่บริสุทธิ์ ในขณะที่ ตลับลูกปืนเม็ดกลมร่องลึกมีความอเนกประสงค์มากขึ้น ในเงื่อนไขการโหลดแบบรวม ความเร็วที่สูงขึ้น และการติดตั้งที่ง่ายขึ้น ตลับลูกปืนเม็ดกลมร่องลึกแถวเดียวยังคงเป็นหนึ่งในประเภทตลับลูกปืนที่ใช้กันอย่างแพร่หลายมากที่สุด เนื่องจากจะทำให้ปัจจัยเหล่านี้สมดุลอย่างมีประสิทธิภาพในการใช้งานอุตสาหกรรมและเชิงพาณิชย์ทั่วไปที่หลากหลาย อ้างอิง / แหล่งที่มา เอไอเอ็มเอส อินดัสเตรียล คู่มือตลับลูกปืนเม็ดกลมร่องลึก: 6200/6300 ซีลและแบรนด์ Aimsindustrial.com.au(2025) Ningbo Sanya Bearing Co., Ltd. ตลับลูกปืนแบบร่องกับตลับลูกปืนแบบร่องลึก: ความแตกต่างและการใช้งานที่สำคัญ sanyabearing.com ลิลลี่แบริ่ง. แบริ่งลูกกลิ้งทรงกลมกับทรงกระบอก: คู่มือวิศวกร blog.lily-bearing.com BearingBrain. ตลับลูกปืนกับแบริ่งลูกกลิ้ง: เมื่อใดควรใช้อันไหน Bearingbrain.com

แบริ่งหน้าแปลนทำอะไร A แบริ่งหน้าแปลน รองรับเพลาหมุนและล็อคให้อยู่ในตำแหน่งแกนคงที่ โดยใช้ปากหรือปลอกในตัว (หน้าแปลน) บนวงแหวนรอบนอกที่สลักเกลียวเข้ากับโครง ผนัง หรือตัวเรือนโดยตรง แทนที่จะต้องใช้แบริ่งแยกต่างหากพร้อมขายึด หน้าแปลนจะกลายเป็นส่วนต่อประสานการติดตั้ง ซึ่งช่วยให้การประกอบง่ายขึ้น และป้องกันไม่ให้แบริ่งเลื่อนไปด้านข้างภายใต้แรงผลัก ในทางปฏิบัติ ตลับลูกปืนแบบหน้าแปลนจะทำงานสามอย่างพร้อมกัน: ช่วยให้เพลาหมุนโดยมีแรงเสียดทานต่ำ รับภาระในแนวรัศมีกดลงบนเพลา และต้านทานแรงตามแนวแกน (จากด้านหนึ่งไปอีกด้านหนึ่ง) ที่อาจดันตลับลูกปืนออกจากตำแหน่ง การผสมผสานนี้เป็นสาเหตุที่ทำให้การออกแบบหน้าแปลนปรากฏบ่อยครั้งในสายพานลำเลียง กระปุกเกียร์ ปั๊ม และมอเตอร์ ซึ่งต้องติดตั้งตลับลูกปืนในแนวตั้งฉาก แทนที่จะกดลงบนเพลาเพียงอย่างเดียว หน้าแปลนเปลี่ยนประสิทธิภาพของแบริ่งอย่างไร หน้าแปลนไม่ใช่ประเภทตลับลูกปืนแยกจากกัน เป็นตัวเลือกที่เพิ่มให้กับตลับลูกปืนที่มีอยู่แล้ว เช่น ตลับลูกปืนเม็ดกลม ตลับลูกปืนลูกกลิ้ง หรือบูชธรรมดา การเพิ่มหน้าแปลนจะเปลี่ยนลักษณะการทำงานของตลับลูกปืนในสามลักษณะเฉพาะ การล็อคตามแนวแกน หากมีแรงกดไปตามความยาวของเพลา หน้าแปลนจะทำหน้าที่เป็นไหล่ที่หยุดไม่ให้แบริ่งขยับ นี่เป็นสิ่งสำคัญในอุปกรณ์ที่สตาร์ทและหยุดบ่อยครั้ง เช่น ตัวขับเคลื่อนสายพานลำเลียง ซึ่งแรงผลักดันซ้ำๆ จะค่อยๆ เดินตลับลูกปืนที่ไม่มีหน้าแปลนออกจากตำแหน่ง ความต้านทานการสั่นสะเทือน เนื่องจากหน้าแปลนโบลต์เข้ากับตัวเรือนโดยตรง จึงต้านทานการคลายตัวภายใต้แรงสั่นสะเทือนได้ดีกว่าการรบกวนธรรมดาหรือการติดด้วยกาว นี่คือเหตุผลหนึ่งที่ส่วนประกอบของยานยนต์ซึ่งต้องเผชิญกับการสั่นสะเทือนและการหมุนเวียนของความร้อนอย่างต่อเนื่อง มักเลือกใช้ตลับลูกปืนแบบมีหน้าแปลนมากกว่าการออกแบบแบบสวมอัดธรรมดา การติดตั้งแบบง่าย แบริ่งแบบหน้าแปลนสามารถขันเข้ากับพื้นผิวเรียบได้โดยตรงโดยไม่ต้องตัดเฉือนรูหรือช่องตัวเรือนแยกต่างหาก วิธีนี้ช่วยลดขั้นตอนการประกอบและจำนวนชิ้นส่วน ซึ่งมีความสำคัญกับสายการผลิตที่มีปริมาณมากและการซ่อมแซมภาคสนาม ตลับลูกปืนหน้าแปลนประเภทหลักตามการออกแบบภายใน สามารถเพิ่มหน้าแปลนเข้ากับโครงสร้างแบริ่งภายในที่แตกต่างกันได้หลายแบบ และทางเลือกของการออกแบบภายในจะกำหนดความสามารถในการรับน้ำหนัก อัตราความเร็ว และต้นทุน สี่ประเภทภายในเป็นเรื่องธรรมดาที่สุด ประเภท การจัดการโหลด การใช้งานทั่วไป ตลับลูกปืนธรรมดา (วารสาร) หน้าสัมผัสแบบเลื่อนในแนวรัศมีต่ำถึงปานกลาง เครื่องใช้ในครัวเรือน เครื่องจักรเบา แบริ่งลูกกลิ้งทรงกระบอก รัศมีสูง แรงขับปานกลาง กระปุกเกียร์, ระบบขับเคลื่อนทางอุตสาหกรรม แบริ่งลูกกลิ้งทรงกลม แนวรัศมีและแนวแกนสูง ปรับแนวได้เอง สายพานลำเลียงอุปกรณ์การเกษตรหนัก แบริ่งลูกกลิ้งเรียว รัศมีและแรงขับรวมกันสูง ดุมยานพาหนะ, ชุดขับเกียร์สำหรับงานหนัก การเปรียบเทียบการออกแบบตลับลูกปืนภายในทั่วไปที่ใช้ภายในตัวเรือนแบบหน้าแปลน แบริ่งลูกกลิ้งทรงกลมพบได้ทั่วไปโดยเฉพาะอย่างยิ่งในยูนิตที่ติดตั้งหน้าแปลน เนื่องจากลูกกลิ้งรูปทรงกระบอกทนต่อการวางแนวของเพลาที่ไม่ตรงเล็กน้อย ซึ่งเป็นปัญหาที่พบบ่อยในการเดินสายพานลำเลียงยาวหรืออุปกรณ์ที่ยึดเข้ากับโครงแบนที่ไม่สมบูรณ์ ประเภทแบริ่งหน้าแปลนตามรูปแบบสลักเกลียว แยกจากชิ้นส่วนกลิ้งภายใน แบริ่งหน้าแปลนยังถูกจำแนกตามจำนวนรูยึดที่หน้าแปลนมี เนื่องจากสิ่งนี้จะกำหนดว่าตัวตัวยึดสามารถรับแรงตามแนวแกนและแนวรัศมีได้มากเพียงใด หน้าแปลน 2 โบลท์: สองรูที่ด้านตรงข้าม ตัวเรือนรูปเพชรหรือรูปปีก เหมาะสำหรับโหลดเบาถึงปานกลางและระบบสายพานลำเลียงแบบหมุนช้า หน้าแปลน 3 โบลท์: รูปแบบโบลต์รูปสามเหลี่ยมที่ให้ความต้านทานต่อการหมุนของตัวตัวเรือนมากกว่า ใช้บนอุปกรณ์โรตารีที่โหลดปานกลาง หน้าแปลน 4 น็อต: รูปแบบสี่เหลี่ยมจัตุรัสหรือทรงกลมที่ให้การยึดที่มั่นคงที่สุด ใช้กับน้ำหนักที่มากขึ้นและอุปกรณ์ที่มีการสั่นสะเทือนสูง เช่น ปั๊มและชุดพัดลม ตามกฎทั่วไป การติดตั้งโบลต์ที่มากขึ้นหมายถึงความต้านทานต่อการบิดบนตัวเรือนได้ดีขึ้น ดังนั้นอุปกรณ์ที่หนักกว่าหรือเร็วกว่าจึงมีแนวโน้มที่จะระบุหน้าแปลนแบบ 4 โบลต์ แม้ว่าแบริ่งภายในจะทนต่อการติดตั้งที่เบากว่าก็ตาม การใช้งานทั่วไปในอุตสาหกรรมต่างๆ แบริ่งหน้าแปลนจะปรากฏทุกที่ที่ต้องรองรับเพลาจากผนัง โครง หรือแผ่น แทนที่จะติดตั้งแบบอินไลน์ ตัวอย่างทั่วไปได้แก่: ระบบสายพานลำเลียงในการขนถ่ายวัสดุและสัมภาระโดยที่ลูกปืนจะโบลต์เข้ากับรางเฟรมโดยตรง เครื่องจักรกลการเกษตร เช่น รถไถเดินตามและรถเก็บเกี่ยว ซึ่งมีการสั่นสะเทือนและฝุ่นสูง ต้องใช้ลูกปืนที่ล็อคอย่างแน่นหนา ส่วนประกอบของยานยนต์ รวมถึงเพลาและชุดบังคับเลี้ยว ซึ่งวงจรความร้อนและการสั่นสะเทือนอย่างต่อเนื่องทำให้ไม่ต้องใช้กาวหรือการติดตั้งแบบกดพอดีเพียงอย่างเดียว ตัวขับเคลื่อนสายพาน HVAC และชุดประกอบพัดลม โดยที่ตลับลูกปืนจะต้องต้านทานแรงกดตามแนวแกนจากความตึงของสายพาน อุปกรณ์แปรรูปอาหารและบรรจุภัณฑ์ โดยหน่วยหน้าแปลนปิดผนึกจะกันสิ่งปนเปื้อนออกจากร่องน้ำ ตัวอย่างที่อ้างถึงโดยทั่วไปคือหน่วยหน้าแปลน F209 ซึ่งจับคู่ตลับลูกปืนเม็ดกลมร่องลึกกับตัวเรือนเหล็กหล่อ และได้รับการจัดอันดับสำหรับโหลดแนวรัศมีและแนวแกนรวมกันในการตั้งค่าการทำเหมือง เกษตรกรรม และการก่อสร้าง แสดงให้เห็นว่าหน้าแปลนและแบริ่งภายในทำงานร่วมกันอย่างไรในการประกอบขนาดกะทัดรัดชิ้นเดียว วิธีการเลือกแบริ่งหน้าแปลนที่ถูกต้อง การเลือกตลับลูกปืนแบบหน้าแปลนขึ้นอยู่กับปัจจัยสี่ประการที่ตรงกับการใช้งาน ได้แก่ ทิศทางการรับน้ำหนัก ความเร็ว สภาพแวดล้อม และพื้นที่ติดตั้ง ดำเนินการตามสิ่งเหล่านี้เพื่อหลีกเลี่ยงข้อผิดพลาดในการเลือกที่พบบ่อยที่สุด จับคู่ประเภทโหลด หากการใช้งานมีแรงขับในแนวแกนอย่างมีนัยสำคัญ นอกเหนือจากภาระในแนวรัศมี เช่น เพลาที่ตึงสายพาน ให้เลือกการออกแบบลูกกลิ้งทรงกลมหรือเรียว แทนที่จะใช้บุชชิ่งธรรมดา เนื่องจาก บูชหน้าแปลนธรรมดาเหมาะที่สุดกับการรับน้ำหนักตามแนวแกนที่เบาเท่านั้น . ตรวจสอบความเร็วและช่วงอุณหภูมิ แบริ่งหน้าแปลนทุกตัวมีความเร็วการทำงานที่ปลอดภัยสูงสุด ซึ่งขึ้นอยู่กับการหล่อลื่นและโหลด การใช้ตลับลูกปืนที่สูงกว่าความเร็วที่กำหนดจะทำให้อายุการใช้งานสั้นลงก่อนที่จะถึงอายุการใช้งานตามพิกัด L10 ที่คาดไว้ทางสถิติ พิจารณาวัสดุที่อยู่อาศัย ตัวเรือนหน้าแปลนเหล็กหล่อทนทานต่อการสึกหรอและงานหนักได้ดี ทำให้เป็นตัวเลือกทั่วไปสำหรับอุปกรณ์ก่อสร้างและเหมืองแร่ ในขณะที่ตัวเรือนโลหะโพลีเมอร์เหมาะกับงานเบาถึงปานกลางในสภาพแวดล้อมที่สะอาดกว่า เช่น อุปกรณ์อิเล็กทรอนิกส์หรือเครื่องใช้ในครัวเรือน ยืนยันว่ารูปแบบสลักเกลียวพอดีกับเฟรม ก่อนสั่งซื้อ ให้ตรวจสอบว่าระยะห่างของรู 2 โบลท์ 3 โบลท์ หรือ 4 โบลท์ตรงกับเฟรมหรือตัวเรือนที่มีอยู่ เนื่องจากการติดตั้งรูปแบบโบลต์อื่น ๆ เข้ากับโครงสร้างที่มีอยู่มักจะมีค่าใช้จ่ายมากกว่าการระบุหน้าแปลนที่ถูกต้องตั้งแต่เริ่มต้น

คำจำกัดความพื้นฐานและการจำแนกประเภทของระบบส่งกำลังขนาดเล็ก ในการออกแบบกลไกที่มีความแม่นยำสมัยใหม่ การย่อขนาดได้กลายเป็นตัวขับเคลื่อนหลักของความก้าวหน้าทางเทคโนโลยี ตั้งแต่มอเตอร์โดรนน้ำหนักเบาไปจนถึงอุปกรณ์ทางการแพทย์แบบพกพาที่มีความแม่นยำ ระบบส่งสัญญาณขนาดเล็กมีบทบาทคล้ายกับ "ปลายประสาท" ในฟังก์ชันที่สำคัญ เพื่อให้เข้าใจฟิลด์นี้ จำเป็นต้องกำหนดขอบเขตระหว่างกันก่อน ตลับลูกปืนขนาดเล็ก และ ตลับลูกปืนขนาดเล็ก . โดยทั่วไป เราจัดประเภทตลับลูกปืนที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 9 มม. และเส้นผ่านศูนย์กลางภายใน 1 มม. ถึง 3 มม. ให้เป็นตลับลูกปืนขนาดเล็ก ในขณะที่ผลิตภัณฑ์ที่มีเส้นผ่านศูนย์กลางภายนอกเล็กกว่าหรือใช้ในพื้นที่ขนาดกะทัดรัดมากจะเรียกว่า "ตลับลูกปืนขนาดเล็ก" แม้ว่าส่วนประกอบเหล่านี้จะมีขนาดเล็ก แต่ก็จะต้องทนทานต่อโหลดไดนามิกที่ซับซ้อน ในขณะเดียวกันก็รับประกันความแม่นยำในการหมุนที่สูงมาก วิวัฒนาการของ ตลับลูกปืนขนาดเล็ก สะท้อนให้เห็นถึงการแสวงหาประสิทธิภาพพื้นที่และการเพิ่มประสิทธิภาพพลังงานของมนุษย์ ในกลไกนาฬิกาที่มีความเที่ยงตรงสูงในช่วงแรกๆ ตลับลูกปืนขนาดเล็กประสบความสำเร็จในการเปลี่ยนแปลงเชิงคุณภาพในการลดการสูญเสียแรงเสียดทานโดยการลดพื้นที่สัมผัสทางกายภาพให้เหลือน้อยที่สุด ในปัจจุบัน พัดลมระบายความร้อนความเร็วสูงหรือไจโรสโคปขนาดเล็ก ช่วยให้มั่นใจในการควบคุมอุปกรณ์ที่แม่นยำผ่านความเสถียรในการปฏิบัติงานสูง สำหรับวิศวกร การทำความเข้าใจมาตรฐานอุตสาหกรรมสำหรับตลับลูกปืนขนาดเล็กถือเป็นสิ่งสำคัญ ปัจจุบัน การจัดระดับขนาดสากลกระแสหลักจะขึ้นอยู่กับมาตรฐาน ISO และ ABEC ซึ่งไม่เพียงแต่ระบุค่าเส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก และความกว้าง แต่ยังกำหนดค่าความคลาดเคลื่อนในการหมุนด้วย การกำหนดมาตรฐานไม่เพียงแต่ช่วยลดความยากในการออกแบบและการเปลี่ยนเท่านั้น แต่ยังทำให้การทำงานร่วมกันที่มีความแม่นยำระดับโลกเป็นไปได้อีกด้วย เพื่อแสดงความแตกต่างในการจำแนกประเภทของส่วนประกอบขนาดเล็กเหล่านี้โดยสังหรณ์ใจ ตารางต่อไปนี้จะสรุปคุณลักษณะพารามิเตอร์ทางเทคนิคหลัก: ประเภทแบริ่ง ลักษณะขนาดทั่วไป (เส้นผ่านศูนย์กลางภายนอก/O.D.) ฟิลด์แอปพลิเคชันหลัก ลักษณะโหลด ตลับลูกปืนขนาดเล็กมาตรฐาน 5 มม. - 9 มม มอเตอร์ในครัวเรือน, อุปกรณ์ออกกำลังกาย โหลดรัศมีเป็นหลัก ตลับลูกปืนขนาดเล็กพิเศษ 2 มม. - 4 มม อุปกรณ์อิเล็กทรอนิกส์ เครื่องมือวัดความแม่นยำ โหลดเบามีความเร็วสูง ตลับลูกปืนเกรดแม่นยำ 3 มม. - 9 มม อุปกรณ์การแพทย์ โมเดลการบิน ความแม่นยำในการหมุนสูง สัญญาณรบกวนต่ำ ในระหว่างขั้นตอนการออกแบบเริ่มแรก การเบี่ยงเบนไปจากขนาดมาตรฐานเหล่านี้ไม่เพียงเพิ่มรอบและต้นทุนในการพัฒนาแบบกำหนดเองเท่านั้น แต่ยังอาจนำไปสู่ความล้มเหลวของตลับลูกปืนก่อนเวลาอันควรเนื่องจากการออกแบบช่องหล่อลื่นที่ไม่สมเหตุสมผล ดังนั้น การทำความคุ้นเคยกับการจำแนกประเภทเหล่านี้จึงไม่ใช่แค่ข้อกำหนดทางเทคนิค แต่เป็นขั้นตอนแรกในการรับประกันการทำงานระบบขนาดเล็กในระยะยาว การวิเคราะห์เชิงลึก: ตลับลูกปืนเม็ดกลมและความหลากหลายทางเรขาคณิต หัวใจสำคัญของระบบส่งกำลังขนาดเล็ก ตลับลูกปืนขนาดเล็ก ครองตำแหน่งทางการตลาดโดยสมบูรณ์เนื่องจากมีโครงสร้างการหมุนที่เป็นเอกลักษณ์ ตรรกะหลักของตลับลูกปืนเม็ดกลมอยู่ที่การได้รับแรงเสียดทานจากการกลิ้งผ่านการสัมผัสแบบจุด ซึ่งช่วยลดการสูญเสียพลังงานกลได้อย่างมาก ในโครงสร้างร่องลึก ร่องน้ำจะถูกกลึงให้มีส่วนโค้งที่ใหญ่กว่ารัศมีของลูกบอลกลิ้งเล็กน้อย การออกแบบนี้ช่วยให้ตลับลูกปืนทนทานต่อแรงในแนวรัศมีในขณะเดียวกันก็รับน้ำหนักตามแนวแกนแบบสองทิศทางได้ในระดับหนึ่ง ด้วยเหตุนี้จึงมีการใช้กันอย่างแพร่หลายกับชิ้นส่วนที่หมุนได้ขนาดเล็กต่างๆ ซึ่งถือเป็น "อเนกประสงค์" ได้อย่างเพียงพอ อย่างไรก็ตาม ขึ้นอยู่กับความแตกต่างในสถานการณ์การใช้งาน เราได้รับความแตกต่างระหว่าง ตลับลูกปืนไมโคร และ ตลับลูกปืนขนาดเล็ก . แบบแรกมุ่งเน้นไปที่การลดน้ำหนักในพื้นที่สุดขั้วมากกว่า และมักใช้เพื่อรองรับตัวเข้ารหัสหรือเซ็นเซอร์ที่มีความแม่นยำ ซึ่งความต้องการแรงบิดเริ่มต้นจากแรงเสียดทานนั้นสูงมาก อย่างหลังใช้ในการจัดการแรงสั่นสะเทือนทางกลมากกว่า และมักพบในรุ่นที่ควบคุมจากระยะไกลหรืออุปกรณ์ขับเคลื่อนขนาดเล็ก โดยให้ความสำคัญกับความแข็งแรงของโครงสร้างและระดับการปิดผนึก ในความร่วมมือทางวิศวกรรมข้ามพรมแดน การทำงานร่วมกันทั่วโลกของ ตลับลูกปืนขนาดเล็กแบบเมตริก สูงมาก เมื่อเปรียบเทียบกับซีรีส์ที่ไม่ใช่เมตริก การออกแบบหน่วยเมตริกมักจะมีความสามารถในการปรับตัวได้ดีกว่าเมื่อจับคู่เส้นผ่านศูนย์กลางเพลา ตารางต่อไปนี้เปรียบเทียบลักษณะการทำงานของตลับลูกปืนขนาดเล็กแบบเมตริกกับเกรดความแม่นยำต่างๆ: เกรดงานละเอียด (ABEC/ISO) ขีดจำกัดการเบี่ยงเบนหนีศูนย์ในแนวรัศมีทั่วไป สถานการณ์การใช้งานที่แนะนำ ลักษณะแรงเสียดทานของการหล่อลื่น P0 (เกรดทั่วไป) ค่อนข้างสูง ใช้ในอุตสาหกรรมทั่วไป โมเดล DIY ค่าสัมประสิทธิ์แรงเสียดทานที่มั่นคง P5 (เกรดงานละเอียด) เข้มงวด พัดลมความเร็วสูง มอเตอร์ความเร็วสูง ความร้อนเสียดทานน้อยที่สุด P4 (เกรด งานละเอียด พิเศษ) สุดยอด อุปกรณ์สแกนทางการแพทย์ โต๊ะหมุนในห้องปฏิบัติการ แรงเสียดทานต่ำมาก ผลกระทบต่อการขยายตัวเนื่องจากความร้อนน้อยที่สุด ระบบการจำแนกประเภทตามมาตรฐานเมตริกนี้ช่วยให้นักออกแบบสามารถอัปเกรดประสิทธิภาพซ้ำๆ ในพื้นที่ขนาดเล็กได้ง่ายๆ โดยการเปลี่ยนเกรดความแม่นยำแทนโครงสร้าง ไม่ว่าจะต้องใช้ความเร็วในการหมุนสูงสุดสำหรับมอเตอร์หรือต้องการระดับเสียงที่เข้มงวดสำหรับอุปกรณ์ที่มีความแม่นยำในครัวเรือน ตลับลูกปืนขนาดเล็กแบบเมตริกจะให้ "ภาษา" ทางวิศวกรรมที่กว้างที่สุด ตลับลูกปืนออกแบบพิเศษ: ตอบสนองความต้องการการเคลื่อนไหวที่ซับซ้อน เมื่อการรองรับในแนวรัศมีเดี่ยวไม่สามารถตอบสนองสภาพแวดล้อมไดนามิกที่ซับซ้อน วิศวกรจะต้องหันไปใช้โครงสร้างตลับลูกปืนที่ออกแบบมาสำหรับคุณสมบัติทางกลเฉพาะ "การออกแบบพิเศษ" ของตลับลูกปืนขนาดเล็กไม่เพียงแต่เปลี่ยนรูปทรงเรขาคณิตเท่านั้น แต่ยังมีวัตถุประสงค์เพื่อกระจายโหลด จำกัดการเคลื่อนที่ หรือลดความซับซ้อนของกระบวนการประกอบในพื้นที่ขนาดเล็ก จิ๋ว ตลับลูกปืนเม็ดกลมร่องลึก ยังคงเป็นเสาหลักของสาขานี้ รัศมีความโค้งของร่องน้ำนั้นใหญ่กว่ารัศมีลูกเหล็กเล็กน้อย ทำให้ตลับลูกปืนอยู่ในสถานะสัมผัสที่เหมาะสมเมื่ออยู่ภายใต้แรงในแนวรัศมีบริสุทธิ์ การออกแบบนี้เหมาะอย่างยิ่งสำหรับการหมุนด้วยความเร็วสูง และเนื่องจากแรงบิดเสียดสีมีน้อย จึงมักใช้ในไมโครมอเตอร์ที่มีความแม่นยำซึ่งไวต่อประสิทธิภาพการใช้พลังงาน เมื่อเผชิญกับสถานการณ์ที่ต้องการการวางตำแหน่งที่แม่นยำและการมีโหลดตามแนวแกน ตลับลูกปืนสัมผัสเชิงมุมขนาดเล็ก แสดงให้เห็นถึงข้อดีของพวกเขา ต่างจากตลับลูกปืนเม็ดกลมร่องลึก ร่องน้ำวงแหวนด้านในและด้านนอกมีการเคลื่อนตัวสัมพัทธ์ ซึ่งออกแบบมาโดยเฉพาะเพื่อให้ทนทานต่อแรงตามแนวแกนทิศทางเดียวหรือแรงรวม โดยปกติแล้วตลับลูกปืนเหล่านี้จะใช้เป็นคู่ โดยใช้พรีโหลดเพื่อขจัดระยะห่างตามแนวแกนและเพิ่มความแข็งแกร่งของระบบหมุนทั้งหมด สำหรับแรงที่ตั้งฉากกับแกน ตลับลูกปืนกันรุนขนาดเล็ก ให้การสนับสนุนตามแนวแกนโดยเฉพาะ พวกมันทำหน้าที่เหมือน "ปะเก็นรับน้ำหนัก" เล็กๆ ที่ช่วยรับแรงกดจากปลายเพลาได้อย่างมีประสิทธิภาพ นอกจากนี้ แบริ่งหน้าแปลนขนาดเล็ก มีคุณค่าอย่างมากในการประกอบ ขอบวงแหวนรอบนอกมีหน้าแปลนที่ยื่นออกมา ช่วยให้วางตลับลูกปืนชิดกับพื้นผิวของรูได้โดยตรง ซึ่งช่วยลดความจำเป็นในการตัดเฉือนรอยบากที่ซับซ้อนในตัวเครื่อง ทำให้การออกแบบโครงสร้างของอุปกรณ์ขนาดเล็กง่ายขึ้นอย่างมาก และรับประกันความเสถียรของแนวแกน เพื่อช่วยในการตัดสินใจทางวิศวกรรม ตารางต่อไปนี้จะเปรียบเทียบความสามารถในการจัดการน้ำหนักบรรทุกของการออกแบบพิเศษเหล่านี้: ประเภทโครงสร้างแบริ่ง ความสามารถในการรับน้ำหนักแนวรัศมี ความสามารถในการรับน้ำหนักตามแนวแกน ความง่ายในการติดตั้ง ข้อได้เปรียบทางวิศวกรรมหลัก ตลับลูกปืนเม็ดกลมร่องลึก ยอดเยี่ยม ยุติธรรม สูง อเนกประสงค์ ปรับให้เข้ากับความเร็วสูงได้ ตลับลูกปืนสัมผัสเชิงมุม ปานกลาง สูง ปานกลาง สูง rigidity, resists axial movement จิ๋ว Thrust Bearings ต่ำมาก สุดยอด ต่ำ เฉพาะด้านสำหรับแรงดันตามแนวแกนอย่างต่อเนื่อง แบริ่งหน้าแปลน ยอดเยี่ยม ยุติธรรม สูงมาก ลดความซับซ้อนในการวางตำแหน่งที่อยู่อาศัย ต้านทานการเคลื่อนตัวด้านข้าง เมื่อเลือกตลับลูกปืนพิเศษเหล่านี้ จะต้องพิจารณาวิถีการเคลื่อนที่โดยรวมของระบบด้วย ตัวอย่างเช่น หากอุปกรณ์มักประสบกับการสั่นสะเทือนในแนวแกนระหว่างการทำงาน การเลือกตลับลูกปืนแบบสัมผัสเชิงมุมหรือตลับลูกปืนเม็ดกลมร่องลึกแบบหน้าแปลนมักจะช่วยปรับปรุงอายุการใช้งานโดยรวมและความน่าเชื่อถือได้มากกว่าการดำเนินตามมาตรฐานความแม่นยำที่สูงขึ้นอย่างมีนัยสำคัญ การรวมโครงสร้างเหล่านี้อย่างสมเหตุสมผลเป็นกุญแจสำคัญในการบรรลุการหมุนอย่างมีประสิทธิภาพในระบบขนาดเล็ก การประยุกต์ใช้เทคโนโลยีลูกกลิ้งในสาขาขนาดเล็ก ในขณะที่ตลับลูกปืนเม็ดกลมมีอิทธิพลเหนือการใช้งานขนาดเล็ก แบริ่งลูกกลิ้งขนาดเล็ก มักเป็นตัวเลือกอันดับต้นๆ สำหรับวิศวกรเมื่อต้องรับมือกับน้ำหนักที่สูงกว่าหรือความต้องการที่รุนแรงสำหรับความแข็งแกร่งของพื้นที่ ต่างจากการสัมผัสแบบจุดของตลับลูกปืนเม็ดกลม แบริ่งลูกกลิ้งจะกระจายน้ำหนักไปยังพื้นที่ที่กว้างขึ้นผ่านทางหน้าสัมผัสแบบเส้น ข้อได้เปรียบทางเรขาคณิตนี้ช่วยให้สามารถบรรทุกสิ่งของที่ใหญ่ขึ้นในขนาดที่เล็กลงได้ จิ๋ว roller bearings มักมาในรูปแบบต่างๆ เช่น ลูกกลิ้งทรงกระบอก ลูกกลิ้งเข็ม และลูกกลิ้งเรียว ในพื้นที่จำกัดอย่างยิ่ง เช่น ในเพลาเอาท์พุตของกระปุกเกียร์ขนาดเล็กหรือแอคชูเอเตอร์ขนาดเล็ก แบริ่งลูกกลิ้งเข็มกลายเป็นตัวเลือกหลักสำหรับการประหยัดพื้นที่ในสภาพแวดล้อมที่รับน้ำหนักสูง เนื่องจากมีความสูงหน้าตัดที่บางมาก อย่างไรก็ตาม การออกแบบแบริ่งลูกกลิ้งขนาดเล็กยังเผชิญกับข้อจำกัดทางวิศวกรรมที่หลีกเลี่ยงไม่ได้อีกด้วย เนื่องจากลักษณะหน้าสัมผัสของเส้น ความเข้มข้นของความเค้นจึงเกิดขึ้นได้ง่ายที่ปลายลูกกลิ้ง นอกจากนี้ ในระหว่างการหมุนด้วยความเร็วสูง ความเร็วในการเลื่อนสัมพัทธ์ระหว่างลูกกลิ้งและรางน้ำจะสูงกว่าในตลับลูกปืนเม็ดกลมอย่างมาก ส่งผลให้ความร้อนจากการเสียดสีเพิ่มขึ้น ซึ่งกำหนดข้อกำหนดที่เกือบจะเป็นที่ต้องการในเรื่องความสมบูรณ์ของฟิล์มน้ำมันหล่อลื่น เพื่อให้มั่นใจถึงการทำงานที่มั่นคงของลูกกลิ้งขนาดเล็กที่ความเร็วสูง การปรับโครงสร้างของกรงให้เหมาะสมถือเป็นหัวใจสำคัญของการออกแบบ กรงไม่เพียงแต่ยึดตำแหน่งของลูกกลิ้งเท่านั้น แต่ยังช่วยนำทางสารหล่อลื่นภายในช่องว่างเล็กๆ อีกด้วย ช่วยลดการสึกหรอ "บิดเบี้ยว" ที่เกิดจากการเอียงองค์ประกอบลูกกลิ้ง ต่อไปนี้เป็นการเปรียบเทียบประสิทธิภาพระหว่างตลับลูกปืนลูกกลิ้งและตลับลูกปืนเม็ดกลมในสภาพแวดล้อมการใช้งานขนาดเล็ก: มิติประสิทธิภาพ จิ๋ว Roller Bearings จิ๋ว Ball Bearings ความสามารถในการรับน้ำหนักแนวรัศมี สูง (Line contact) ปานกลาง (Point contact) การจำกัดความเร็ว ต่ำer (Higher frictional heat) สูงมาก (ความร้อนเสียดทานต่ำกว่า) การใช้พื้นที่ (หน้าตัด) ต่ำมาก (แบบเข็ม) ปานกลาง ความสามารถในการรับน้ำหนักตามแนวแกน เกือบเป็นศูนย์ (ยกเว้นโครงสร้างพิเศษ) ปานกลาง ความไวต่อการวางแนวที่ไม่ตรง สูง ต่ำer แนวทางปฏิบัติที่ดีที่สุดด้านวิศวกรรม: เมื่อเลือกเทคโนโลยีลูกกลิ้ง จะต้องประเมินสภาพการทำงานของอุปกรณ์อย่างระมัดระวัง หากระบบจำเป็นต้องรับมือกับการกระแทกในแนวรัศมีความถี่สูงและรุนแรง และความเร็วอยู่ภายในช่วงที่ควบคุมได้ ความทนทานของแบริ่งลูกกลิ้งขนาดเล็กจะเกินกว่าความทนทานของตลับลูกปืนเม็ดกลมมาก ในทางกลับกัน สำหรับมอเตอร์ที่มีความแม่นยำซึ่งมีแรงบิดเริ่มต้นต่ำและมีความเสถียรสูง ให้หลีกเลี่ยงโครงสร้างลูกกลิ้งและใช้ตลับลูกปืนเม็ดกลมร่องลึก สำหรับแบริ่งลูกกลิ้งขนาดเล็ก การเลือกใช้ฟิล์มน้ำมันจะเป็นตัวกำหนดขีดจำกัดบนของอายุการใช้งาน ขอแนะนำให้แนะนำการหล่อลื่นแบบบังคับหรือโซลูชันการเติมจาระบีที่ตรงเป้าหมายสูงในระหว่างขั้นตอนการออกแบบเพื่อจัดการกับแรงดันเฉพาะที่สูงที่เกิดจากการสัมผัสของสาย การผลิตที่แม่นยำและการเลือกใช้วัสดุประสิทธิภาพสูง ในด้านการส่งกำลังขนาดเล็ก เพดานประสิทธิภาพของตลับลูกปืนมักถูกกำหนดโดยการผสมผสานระหว่างวัสดุศาสตร์และกระบวนการผลิต เมื่อการใช้งานขยายไปสู่สภาพแวดล้อมที่รุนแรง (เช่น สุญญากาศ อุณหภูมิต่ำมาก และสภาวะการกัดกร่อน) ตลับลูกปืนเซรามิกขนาดเล็ก กำลังเข้าสู่กระแสหลักมากขึ้น ซิลิคอนไนไตรด์ (Si3N4) เป็นวัสดุแกนกลางมีความหนาแน่นเพียง 40% ของเหล็ก ซึ่งหมายความว่าจะช่วยลดแรงเหวี่ยงหนีศูนย์กลางระหว่างการทำงานที่ความเร็วสูงได้อย่างมาก จึงเพิ่มขีดจำกัดความเร็วของตลับลูกปืนได้อย่างมาก นอกจากนี้ ความเป็นฉนวนไฟฟ้าโดยธรรมชาติของวัสดุเซรามิกช่วยหลีกเลี่ยงปัญหาการกัดเซาะทางไฟฟ้าในมอเตอร์ขนาดเล็กได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม กุญแจสำคัญในการพิจารณาคุณภาพผลิตภัณฑ์ขั้นสุดท้ายอยู่ที่การควบคุมความทนทานต่อการผลิต ตลับลูกปืนขนาดเล็กที่มีความแม่นยำ . ในโลกของไมโครมิเตอร์ ความกลมของวงแหวนด้านในและด้านนอก ความขรุขระของพื้นผิวของรางน้ำ และความสม่ำเสมอของมิติขององค์ประกอบที่กลิ้งจะกำหนดระดับเสียงและอายุการใช้งานของอุปกรณ์โดยตรง กระบวนการตัดเฉือนสำหรับ ตลับลูกปืนขนาดเล็กจิ๋ว มีความซับซ้อนมาก ซึ่งไม่เพียงแต่เกี่ยวข้องกับการตัดเฉือนระดับไมโคร การกลึง และการเจียรเท่านั้น แต่ยังรวมถึงกระบวนการควบคุมพิเศษต่างๆ เช่น การทำความสะอาดด้วยคลื่นอัลตราโซนิค และการประกอบห้องคลีนรูม ฝุ่นขนาดเล็กหรือเศษโลหะใดๆ ภายในตลับลูกปืนสามารถกลายเป็น "ตัวกระตุ้น" ของความล้มเหลวได้ ดังนั้นระบบการควบคุมคุณภาพสำหรับ ตลับลูกปืนที่มีความแม่นยำขนาดเล็ก โดยทั่วไปจะมีการตรวจสอบด้วยเลเซอร์อัตโนมัติเต็มรูปแบบและการวัดความเร่งการสั่นสะเทือน เพื่อขจัดข้อบกพร่องในการประมวลผลแม้แต่น้อย เพื่อให้เข้าใจถึงการมีส่วนร่วมของวัสดุและเกรดการผลิตที่แตกต่างกันต่อประสิทธิภาพให้ดีขึ้น ตารางต่อไปนี้จะเปรียบเทียบคุณสมบัติของวัสดุและอิทธิพลของความแม่นยำที่มีต่อประสิทธิภาพของตลับลูกปืน: พารามิเตอร์ที่สำคัญ เหล็กโครเมี่ยม (มาตรฐาน) เซรามิกแบบเต็ม (ซิลิคอนไนไตรด์) ไฮบริดเซรามิก (ลูกบอลเซรามิกแหวนเหล็ก) ความหนาแน่น สูง ต่ำ (Lightweight) ปานกลาง การขยายตัวทางความร้อน สูง ต่ำ (Resists deformation) ปานกลาง ฉนวนไฟฟ้า ไม่มี ยอดเยี่ยม ดี การพึ่งพาการหล่อลื่น สูง ต่ำ (Can run dry) ปานกลาง สภาพแวดล้อมทั่วไป อุตสาหกรรมทั่วไป การบินและอวกาศ / สภาพแวดล้อมที่รุนแรง สูง-speed Motors/High-performance Rotors ในการเลือกใช้งานจริง เราไม่สามารถสรุปได้ว่าวัสดุเซรามิกคือ "กุญแจหลัก" แม้ว่าตลับลูกปืนเซรามิกจะมีข้อได้เปรียบอย่างแน่นอนในด้านความเร็วและความทนทานต่อสารเคมี แต่ตลับลูกปืนเหล็กที่มีความเที่ยงตรงสูงจะมีความเหนียวและทนต่อแรงกระแทกได้ดีกว่า หากสภาพแวดล้อมการใช้งานของคุณเกี่ยวข้องกับการสตาร์ท-สต็อปบ่อยครั้ง แม้แต่ในสถานการณ์ที่มีประสิทธิภาพสูง โครงสร้างเซรามิกไฮบริดมักจะให้ความสมดุลที่ดีที่สุดระหว่างต้นทุนและอายุการใช้งาน นอกจากนี้ เกรดความแม่นยำในการผลิต (เช่น ABEC 5 กับ ABEC 7) มีความแตกต่างด้านประสิทธิภาพอย่างมีนัยสำคัญในการใช้งานขนาดเล็ก ตลับลูกปืนเกรด ABEC 5 เหมาะสำหรับสถานการณ์การควบคุมความเร็วที่แม่นยำส่วนใหญ่ ในขณะที่ตลับลูกปืนเกรด ABEC 7 หรือสูงกว่าหมายถึงแอมพลิจูดการสั่นสะเทือนที่น้อยกว่าและความสม่ำเสมอในการหมุนที่สูงขึ้น ซึ่งเป็นสิ่งสำคัญในอุปกรณ์ออปติกที่มีความแม่นยำหรืออุปกรณ์ตรวจจับการสั่นสะเทือนความถี่สูง การเลือกเกรดของตลับลูกปืนที่เหมาะสมถือเป็นการ "ปรับแต่ง" ขอบเขตด้านประสิทธิภาพสำหรับสภาพแวดล้อมการทำงานของอุปกรณ์เป็นหลัก แนวทางปฏิบัติที่ดีที่สุดสำหรับการติดตั้ง การหล่อลื่น และการแก้ไขปัญหา แม้จะมีตลับลูกปืนที่มีความแม่นยำระดับสูง ประสิทธิภาพก็จะลดลงอย่างมาก หากวิธีการติดตั้งและบำรุงรักษาไม่เหมาะสม ในด้านระบบส่งกำลังขนาดเล็ก "ความแม่นยำ" ไม่เพียงสะท้อนให้เห็นในการผลิตเท่านั้น แต่ยังสะท้อนถึงสภาพแวดล้อมการติดตั้งด้วย ความสะอาดคือเส้นชีวิต: ระยะห่างของตลับลูกปืนขนาดเล็กมักมีเพียงไม่กี่ไมโครเมตร หากมีฝุ่นหรืออนุภาคโลหะที่มองไม่เห็นด้วยตาเปล่าในสถานที่ติดตั้ง ฝุ่นหรืออนุภาคโลหะเหล่านั้นจะฝังเข้าไปในสนามแข่งโดยตรง ทำให้เกิดการสึกหรอก่อนเวลาอันควร การปฏิบัติงานจะต้องดำเนินการในสภาพแวดล้อมที่แห้ง สะอาด และมีการควบคุม (เช่น โต๊ะทำงานที่สะอาด) อย่าถอดบรรจุภัณฑ์ที่ปิดผนึกของตลับลูกปืนออกก่อนเวลาอันควรเพื่อป้องกันไม่ให้สิ่งปนเปื้อนเข้าไป วิธีการติดตั้งที่สำคัญ: ห้ามกระแทกโดยตรงที่ส่วนหน้าของวงแหวนด้านในหรือด้านนอกของแบริ่งโดยเด็ดขาด เนื่องจากจะทำให้เกิดรอยบุบในร่องน้ำจากองค์ประกอบกลิ้ง ควรใช้ปลอกเฉพาะเพื่อให้แน่ใจว่าแรงที่สม่ำเสมอบนใบหน้าของวงแหวนถูกรบกวน หากเงื่อนไขเอื้ออำนวย สามารถใช้วิธีติดตั้งด้วยความร้อนได้ (ให้ความร้อนแบริ่งเล็กน้อยที่อุณหภูมิประมาณ 80°C เพื่อให้ขยายออกเพื่อให้ติดตั้งบนเพลาได้ง่าย) อย่างไรก็ตาม สำหรับตลับลูกปืนขนาดเล็ก เวลาในการทำความร้อนจะต้องได้รับการควบคุมอย่างเข้มงวด เพื่อป้องกันการเปลี่ยนแปลงสถานะการรักษาความร้อนของวัสดุ หรือสร้างความเสียหายให้กับกรงพลาสติก "สมดุลทอง" ของการหล่อลื่น: การเติมจาระบีมากเกินไปเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดที่ทำให้ตลับลูกปืนขนาดเล็กเสียหาย ในสภาพแวดล้อมที่มีความเร็วสูง จาระบีมากเกินไปจะทำให้เกิดแรงเสียดทานจากการกวนอย่างรุนแรง ส่งผลให้อุณหภูมิเพิ่มขึ้นอย่างผิดปกติและการเสื่อมสภาพของสารหล่อลื่น โดยทั่วไป ปริมาณการเติมในตลับลูกปืนขนาดเล็กควรควบคุมให้อยู่ระหว่างหนึ่งในสามถึงครึ่งหนึ่งของพื้นที่ภายใน การเปรียบเทียบกลยุทธ์การหล่อลื่นสำหรับสถานการณ์การใช้งานที่แตกต่างกัน: ประเภทการหล่อลื่น เงื่อนไขที่ใช้บังคับ ข้อดี ข้อจำกัด น้ำมันแร่แสง ความเร็วสูงมาก โหลดเบา ความต้านทานต่ำมาก ระบายความร้อนได้ดี ระยะเวลาสั้น รั่วซึมได้ง่าย จาระบีสังเคราะห์อุณหภูมิสูง ความเร็วสูงปานกลาง ระยะเวลายาวนาน การยึดเกาะที่แข็งแกร่งอายุการใช้งานยาวนาน สูงer starting resistance การหล่อลื่นแบบแข็ง (MoS2) สุญญากาศ อุณหภูมิแปรปรวนมาก ไม่มีการระเหยไม่ปนเปื้อน อายุการใช้งานจำกัด ความสามารถในการรับน้ำหนักลดลง คู่มือฉบับย่อเพื่อการแก้ไขปัญหา: หากเกิดความผิดปกติระหว่างการทำงานของตลับลูกปืน สาเหตุของความล้มเหลวสามารถพิจารณาได้ในเบื้องต้นจากลักษณะต่อไปนี้: เสียงรบกวนที่เพิ่มขึ้น: มักเกิดจากการขัดข้องของการหล่อลื่นหรือการหลุดล่อนเนื่องจากมีสิ่งแปลกปลอมเล็กๆ ในร่องน้ำ ตรวจสอบว่าซีลหลวมหรือไม่ อุณหภูมิสูง: ตรวจสอบการเติมจาระบีมากเกินไปหรือการติดตั้งที่แน่นเกินไปในเบื้องต้น (กำจัดช่องว่างทั้งหมด) การหมุนหยาบ: ตรวจสอบการสึกหรอของเฟรตหรือรูตัวเรือนทำให้เกิดการเสียรูปของวงแหวนด้านในเนื่องจากข้อผิดพลาดในการตัดเฉือนหรือไม่ โปรดจำไว้ว่า ความล้มเหลวในตลับลูกปืนขนาดเล็กมักไม่ได้เกิดจากคุณภาพของตลับลูกปืน แต่เป็นเพราะความคลาดเคลื่อนของชิ้นส่วนที่จับคู่ (เพลาหรือตัวเสื้อ) ไม่ได้ได้รับการออกแบบอย่างเหมาะสม การตรวจสอบอุณหภูมิที่เพิ่มขึ้นและความถี่ในการสั่นสะเทือนเป็นประจำมักจะเผยให้เห็นปัญหาก่อนที่ตลับลูกปืนจะล้มเหลวโดยสิ้นเชิง คำถามที่พบบ่อย (FAQ) คำถามที่ 1: จะแยกแยะระหว่างร่องลึกและโครงสร้างหน้าสัมผัสเชิงมุมในตลับลูกปืนขนาดเล็กได้อย่างไร เมื่อมองเห็นแล้ว ไหล่วงแหวนด้านในและด้านนอกของตลับลูกปืนเม็ดกลมร่องลึกมีความสมมาตรและสามารถรับแรงตามแนวแกนได้สองทิศทาง ในทางตรงกันข้าม ไหล่ของแบริ่งสัมผัสเชิงมุมมักจะไม่สมมาตร (สูงหนึ่งอัน ต่ำหนึ่งอัน) ซึ่งกำหนดว่าสามารถทนต่อแรงตามแนวแกนทิศทางเดียวเท่านั้น หากคุณเลือกทิศทางที่ไม่ถูกต้องในอุปกรณ์ ตลับลูกปืนจะล้มเหลวอย่างรวดเร็วเนื่องจากจุดรับน้ำหนักเกินร่องน้ำ คำถามที่ 2: วัสดุเซรามิกจะดีกว่าเหล็กเสมอเมื่อเลือกตลับลูกปืนขนาดเล็กหรือไม่ ไม่จำเป็น. ในขณะที่ลูกบอลซิลิคอนไนไตรด์มีความต้านทานการสึกหรอและการจำกัดความเร็วได้ดีเยี่ยม ความแตกต่างของความแข็งระหว่างลูกบอลเซรามิกและรางน้ำโลหะอาจทำให้เกิดการเสียรูปพลาสติกของรางน้ำได้ภายใต้แรงกระแทกที่รุนแรง หากคุณต้องการความเร็วสูงและเป็นฉนวน ให้เลือกเซรามิก หากคุณกำลังมองหาความคุ้มค่าและการต้านทานแรงกระแทก เหล็กโครเมียมคุณภาพสูงยังคงเป็นกระแสหลักของอุตสาหกรรม คำถามที่ 3: เหตุใดอุปกรณ์จิ๋วของฉันจึงส่งเสียงรบกวนทันทีหลังจากใช้งาน ในกรณีส่วนใหญ่ มันเป็นปัญหาการหล่อลื่นหรือการปนเปื้อน ขอแนะนำให้ตรวจสอบว่าแหวนซีลถูกบดระหว่างการติดตั้งหรือไม่ นอกจากนี้ หากพิกัดความเผื่อพอดีระหว่างเพลาและรูด้านในของตลับลูกปืนแน่นเกินไป ระยะห่างเล็กๆ ดั้งเดิมจะถูก "บดอัด" ส่งผลให้ลูกบอลต้องเลื่อนแทนที่จะหมุน ส่งผลให้เกิดเสียงหวีดหวิว คำถามที่ 4: ตลับลูกปืนขนาดเล็กแบบเมตริกและอิมพีเรียลสามารถสับเปลี่ยนได้หรือไม่? ไม่ ระบบการวัดขนาดสำหรับหน่วยเมตริก (เช่น มาตรฐาน ISO) และระบบจักรวรรดิ (เช่น ตลับลูกปืนซีรีส์ R) แตกต่างกันโดยสิ้นเชิง แม้ว่าค่าจะดูคล้ายกัน แต่ค่าผสมระหว่างเส้นผ่านศูนย์กลางด้านใน เส้นผ่านศูนย์กลางภายนอก และความกว้างก็มักจะแตกต่างกัน การบังคับเปลี่ยนจะทำให้เกิดความหลวมหรือไม่สามารถประกอบได้ ต้องกำหนดเกณฑ์มาตรฐานการออกแบบ Q5: ข้อควรระวังพิเศษสำหรับการติดตั้งแบริ่งหน้าแปลนมีอะไรบ้าง? หน้าแปลนเป็นพื้นผิววางตำแหน่ง ตรวจสอบให้แน่ใจว่าพอดีกับส่วนปลายของตัวเรือนระหว่างการติดตั้ง หากหน้าหน้าแปลนได้รับแรงไม่สม่ำเสมอเนื่องจากการเอียงระหว่างการสวมอัด จะง่ายมากที่จะทำให้เกิดการแตกหักที่การเชื่อมต่อระหว่างหน้าแปลนและวงแหวนรอบนอก การใช้เครื่องมือกดแบบหน้าเรียบสามารถลดความเสี่ยงดังกล่าวได้อย่างมีประสิทธิภาพ คำถามที่ 6: ควรควบคุมพรีโหลดของตลับลูกปืนขนาดเล็กอย่างไร ในระบบที่ต้องการความแม่นยำในการหมุนสูง จำเป็นต้องพรีโหลด โดยปกติจะทำผ่านแหวนรองสปริงแบบคลื่นหรือแผ่นชิมปรับ หากพรีโหลดสูงเกินไป ความร้อนจากแรงเสียดทานจะเพิ่มขึ้น หากต่ำเกินไป การสั่นสะเทือนของระบบจะไม่สามารถระงับได้ ขอแนะนำให้คำนึงถึงค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของอุปกรณ์ในระหว่างการใช้งานและเว้นระยะห่างไว้เล็กน้อย
